A 11 mm-es 1877 M. Werndl töltények
1877 M. Werndl puska- és karabélytöltények
A 11 mm-es 1877 M. Werndl puskatöltények (11 mm M.1877 Werndl-Gewehr)
Az 1867/77 M. Werndl és
1873/77 M. Werndl egylövetű hátultöltő puskák, valamint az
1885 M. Mannlicher ismétlőpuska lőszere.
Változatai:
(Klikk a töltényre!)
11 mm 1877 M. éles puskatöltény
11 mm 1877 M. gyakorló töltény
11 mm 1877 M. oktató töltény
11 mm 1877 M. őrtöltény
11 mm 1877 M. acéltöltény puskatöltény dobozokhoz

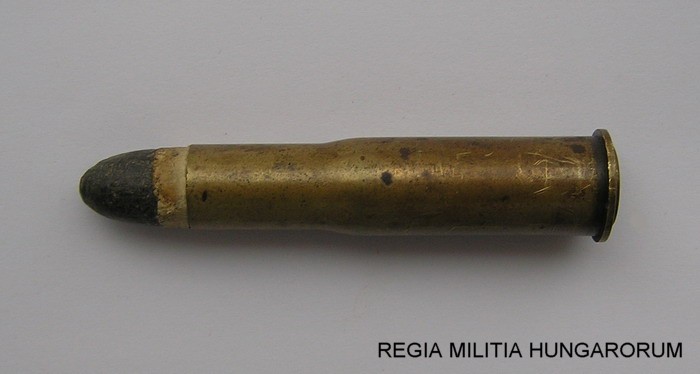

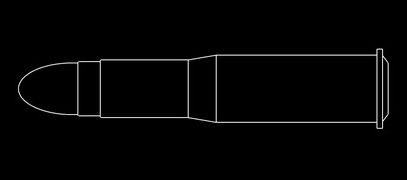

11 mm M.1877 scharfe Gewehrpatrone - 11 mm 1877 M. éles puskatöltény
a töltény tömege: 42,4 g
a töltény hossza: 74 mm

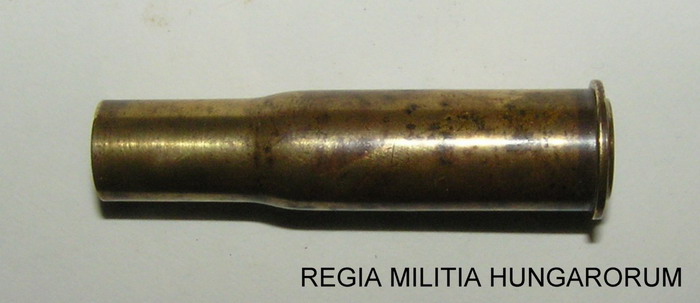

M.77 Gewehrpatronenhülse (puskatöltény hüvely) tömege: 12,3 g
a hüvely hossza: 58 mm
a hüvelyperem átmérője: 15,8 mm
M.77 Spitzgeschoß (hegyes lövedék) tömege: 24 g
a lövedék hossza: 27 mm
M.77 Patronenkapsel (csappantyú) tömege: 0,1 - 0,3 g (típustól függően)
a csappantyú átmérője: 6,4 mm
lőportöltet: 5 g feketelőpor, 1881-től 5 g M.81 Steiner Gewehrpulwer
kezdősebessége: 438 m/s
Leírása:
Központi gyújtású, palack formájú peremes rézhüvely, kúp alakú keményólom lövedékkel, melynek palástját papírburkolattal
látják el, hogy a fegyvercső beólmosodását megakadályozzák. A lövedék kiálló részét úgynevezett zsírmártalékkal
(Geschoßtauche) vonják be. A lőportöltet és a lövedék között egy kartonpapírból és méhviaszból készült lökőkorong található.
Gyártó cégek és jelzéseik:
kétfejű sas: Artilleriezeugsfabrik, Arsenal, Bécs
AG: Maschinen- und Waggonbau-Fabriks-A.G., Bécs-Simmering
BMF: Berndorfer Metallwarenfabrik, Berndorf
C: Cornides & Cie., St. Veit
E&C: Eisler & Co., Bécs-Inzersdorf
G&R: Greger & Rosam
GR: Georg Roth, Bécs
JR: Rosam, Bécs
K: Dr. Kubenik, Reichenberg
K&C (1889-ig SK): Keller & Co. (Seraphin Keller), Hirtenberg
R: Rosmann, Bécs
SB: Sellier & Bellot, Prága
SK (1889-től K&C): Seraphin Keller (Keller & Co.), Hirtenberg
Z: Zboril-Consortium, Bécs

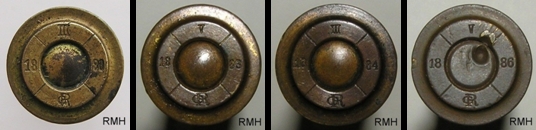

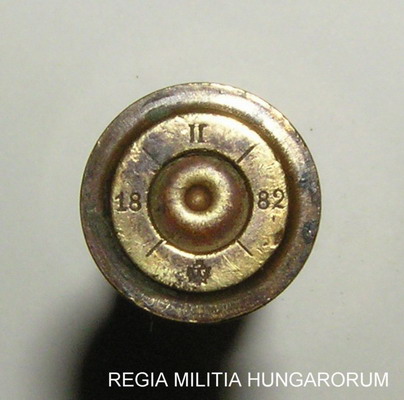

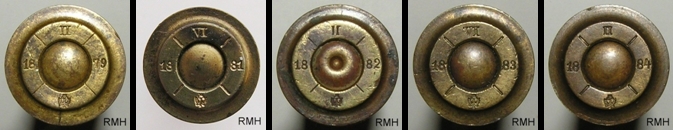

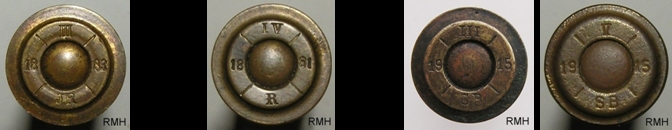

Ismert hüvelytalp jelzések:
sas 1879 II, sas 1880 V, sas 1880 VI, sas 1881 IV, sas 1881 VI, sas 1882 II,
sas 1883 VI, sas 1884 II, sas 1885 I, sas 1886 III, sas 1887 II, sas 1887 VI,
sas 1888 VI
AG 1879 I, AG 1881 III, AG 1882 V, AG 1883 II, AG 1884 I, AG 1885 V, AG 1885 VI
BMF 1879 V, BMF 1880 V, BMF 1883 V, BMF 1884 V, BMF 1885 IV, BMF 1887 III
C 1879 V, C 1882 V, C 1883 I, C 1883 II, C 1884 IV, C 1885 V, C 1886 V, C 1887 II
E&C 1880 I, E&C 1881 III, E&C 1882 VI, E&C 1883 I, E&C 1884 III, E&C 1885 V,
E&C 1886 IV
G&R 1882 III
GR 1878 VII, GR 1878 X, GR 1879 I, GR 1879 III, GR 1880 III, GR 1880 X,
GR 1881 III, GR 1881 VII, GR 1882 III, GR 1882 IV, GR 1883 I, GR 1883 V,
GR 1883 XII, GR 1884 III, GR 1885 I, GR 1885 V, GR 1885 XI, GR 1886 V,
GR 1887 I, GR 1887 V, GR 1888 I, GR 1888 V
JR 1880 VI, JR 1883 III, JR 1884 I, JR 1885 III
K 1883 V
K&C 1889 III, K&C 1889 X
R 1880 VI, R 1881 IV, R 1882 IV, R 1883 III, R 1884 IV, R 1885 III, R 1886 V
SB 1914 XII, SB 1915 I, SB 1915 II, SB 1915 III, SB 1915 IV, SB 1915 V,
SB 1915 VI, SB 1915 VIII, SB 1915 IX, SB 1915 XII, SB 1916 I
SK 1879 I, SK 1880 III, SK 1881 III, SK 1882 III, SK 1882 XII, SK 1883 III,
SK 1884 III, SK 1885 III, SK 1886 V
Z 1880 III, Z 1881 III

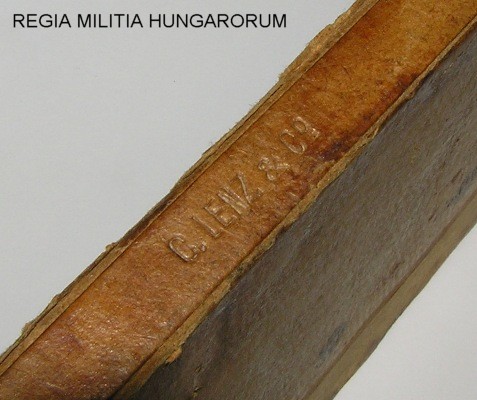

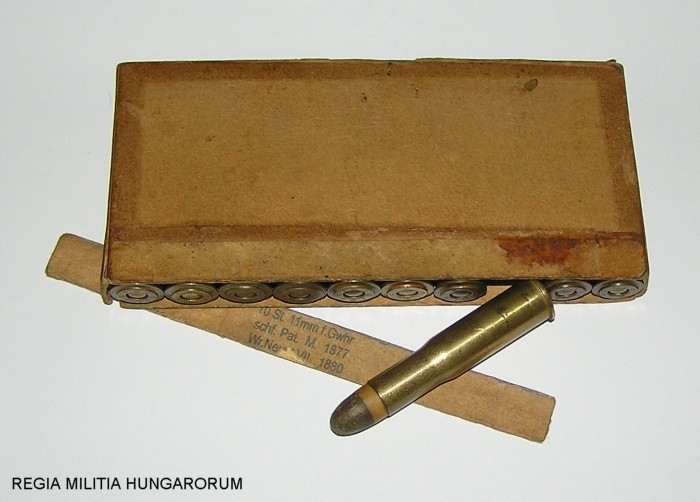

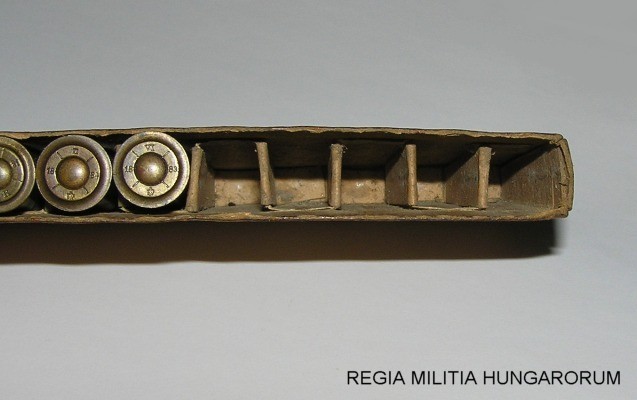

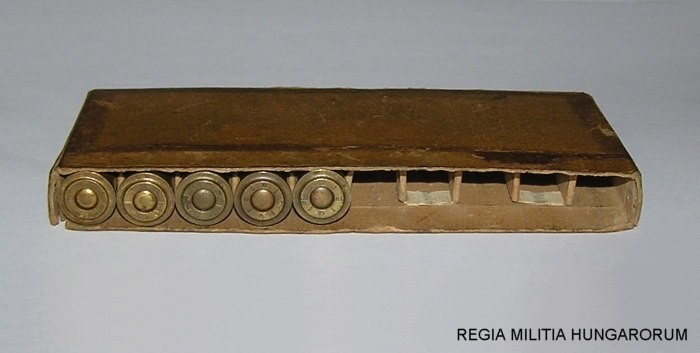

Csomagolása:

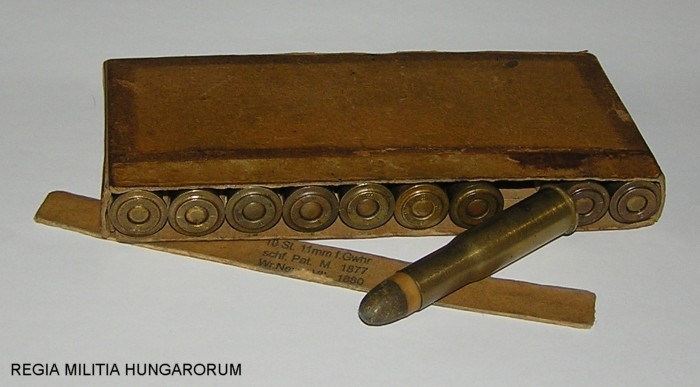

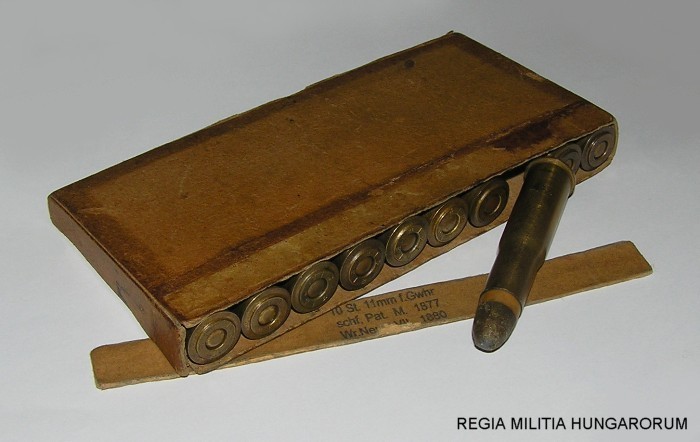

Az 1877 M. töltényeket eredetileg 10 db töltényt tartalmazó papírdobozokba csomagolták, amelyben a töltények egy
sorban helyezkedtek el. A doboz fedelét papírcsíkkal ragasztották le, erre bélyegezték a töltény típusára és a
gyártásra vonatkozó jelzéseket.
Az 1877 M. dobozok felirata: (példa):
10 St. 11mm f. Gwhr.
Schf. Pat. M.1877
Wr.Neustadt VII. 1880
Az 1885 M. Mannlicher ismétlőpuskához az 1877 M. töltényeket
ötösével tárkeretbe töltötték, és két tárkeretet csomagoltak egy, a töltött tárkeretet formázó papírdobozba.
Az 1886 M. Mannlicher ismétlőpuska
lőszerét az 1877 M. Werndl puskatöltényből
fejlesztették ki.
11 mm M.1877 Exerzierpatrone - 11 mm 1877 M. gyakorló töltény
a töltény tömege: 14,6 g
lőportöltet: 1,8 g feketelőpor
Leírása:
Az élestöltényével megegyező hüvelyben csökkentett lőportöltet, felette 8-9 mm vastag nemezdugó.
Lőportöltetként változatos minőségű feketelőport használtak hozzá, a régi elöltöltő puskákhoz
használttól egészen az ágyúlőporig.
Mai szóhasználattal az Exerzierpatrone a lövedék nélküli, kizárólag hanghatás előidézésére
alkalmas vaktöltény lenne. Kiképzésen és hadgyakorlatokon, a csatazaj imitálására használták.
Az 1885 M. Mannlicher ismétlőpuskához ezeket a töltényeket nem lehetett
használni, mivel a hüvelyek éles széle beakadt volna, ezért az ismétlőpuskákhoz behúzott szájú
hüvellyel készült 1885 M. gyakorló töltényt
szerkesztettek.
Csomagolása:
28 töltényt tartalmazó papírdobozokba csomagolták, a dobozok felirata: (példa):
28 St. 11mm f. Gwhr.
Ex. Pat.
Wr.Neustadt VII. 1880
11 mm M.1877 Gewehr-Unterrichtspatrone - 11 mm 1877 M. oktató töltény
Leírása:
Az élestöltényével megegyező hüvelyben a hüvely teljes hosszát kitöltő, kúposra faragott végű fadugó,
a csappantyú helyén gumidugó. A gumidugó behelyezése előtt a kilőtt élestöltény hüvelyének
csappantyúfészkét laposra préselték.
11 mm M.1877 Wachpatrone - 11 mm 1877 M. őrtöltény
a teljes lövedék tömege: 21,7 g, az egyes korongok tömege 3,1 g
lőportöltet: 4,2 g feketelőpor
Leírása:
Az őrtöltény lövedéke hét, egymásba préselt tányér alakú ólomkorongból áll, amelyek a kilövés után
szétvállva repülnek tovább. A korongok 37,5 m távolságból 80x80, 75 m távolságból 180x180 cm-es
célfelületen szóródnak szét.
Csomagolása:
mint az élestöltényé, de a dobozok felirata vörös színű.
11 mm M.1877 Stahlpatrone für Gewehr-Patronen-Kasten -
11 mm 1877 M. acéltöltény puskatöltény dobozokhoz
Leírása:
A Stahlpatrone az élestölténnyel megegyező formájú acél vizsgálóeszköz, amellyel a tölténydobozok
belső méretét ellenőrizték.
A 11 mm-es 1877 M. Werndl karabélytöltények (11 mm M.1877 Werndl Karabiner)
Az 1867/77 M. Werndl és
1873/77 M. Werndl egylövetű hátultöltő karabély és különcsapatpuska
lőszere
Változatai:
(Klikk a töltényre!)
11 mm 1877 M. éles karabélytöltény
11 mm 1877 M. gyakorló karabélytöltény
11 mm 1877 M. oktató karabélytöltény
11 mm 1877 M. acéltöltény karabélytöltény dobozokhoz
11 mm M.1877 scharfe Karabinerpatrone - 11 mm 1877 M. éles karabélytöltény
a töltény tömege: 33,8 g
a töltény hossza: 53 mm
M.77 Karabinerpatronenhülse (karabélytöltény hüvely) tömege: 6,5 g
a hüvely hossza: 35 mm
a hüvelyperem átmérője: 14,6 mm
M.77 Spitzgeschoß (hegyes lövedék) tömege: 24 g
a lövedék hossza: 27 mm
Roth Kapsel (Roth-féle csappantyú) tömege: 0,6 g
a csappantyú átmérője: 6,6 mm
lőportöltet: 2,6 g feketelőpor (Gewehrpulwer Litt.a)
kezdősebessége: 319 m/s
Leírása:
Központi gyújtású, enyhén palack formájú peremes rézhüvely, kúp alakú keményólom lövedékkel, melynek
palástját papírburkolattal látták el, hogy a fegyvercső beólmosodását megakadályozzák. A lövedék
kiálló részét úgynevezett zsírmártalékkal (Geschoßtauche) vonták be. A lövedék megegyezik a
puskatöltényével.
A töltény kialakítása ugyancsak a puskatöltényéhez hasonló, de a hüvelyperem vaskosabb.
(Javított változatánál, az 1882 M. karabélytölténynél visszatértek
a keskeny peremhez.)
Gyártó cégek és jelzéseik:
kétfejű sas: Artilleriezeugsfabrik, Arsenal, Bécs
GR: Georg Roth, Bécs
K&C (1889-ig SK): Keller & Co. (Seraphin Keller), Hirtenberg
R: Rosmann, Bécs
Csomagolása:
10 töltényt tartalmazó papírdobozokba csomagolták, amelyben a töltények egy sorban
helyezkedtek el.
A dobozok felirata: (példa):
10 St. 11mm f. Karab.
Schf. Pat. M.1877
Wr.Neustadt VII. 1880
11 mm M.1877 Karabiner Exerzierpatrone - 11 mm 1877 M. gyakorló karabélytöltény
Leírása:
A karabélyok gyakorló töltényét az élestöltényekéhez hasonlóan alakították ki.
Csomagolása:
40 töltényt tartalmazó papírdobozokba csomagolták, a dobozok felirata (példa):
40 St. 11mm f. Karab.
Ex. Pat.
Wr.Neustadt VII. 1880
11 mm M.1877 Karabiner Unterrichtspatrone - 11 mm 1877 M. oktató karabélytöltény
Leírása:
Az élestöltényével megegyező hüvelyben a hüvely teljes hosszát kitöltő, kúposra faragott végű fadugó,
a csappantyú helyén gumidugó. A gumidugó behelyezése előtt a kilőtt élestöltény hüvelyének
csappantyúfészkét laposra préselték.
11 mm M.1877 Stahlpatrone für Karabiner-Patronen-Kasten -
11 mm 1877 M. acéltöltény karabélytöltény dobozokhoz
Leírása:
A Stahlpatrone az élestölténnyel megegyező formájú acél vizsgálóeszköz, amellyel a tölténydobozok
belső méretét ellenőrizték.
Forrás
Mötz, J.:Österreichische Militärpatronen. Verlagsbuchhandlung Stöhr, Wien.
Korabeli katonai szabályzatok
