A 11 mm-es Mannlicher ismétlőpuskák lőszerei
az 1877 M. Werndl és 1886 M. Mannlicher töltények
11 mm 1877 M. puskatöltény
Az 1885 M. Mannlicher ismétlőpuska lőszere

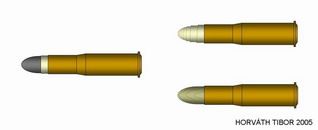

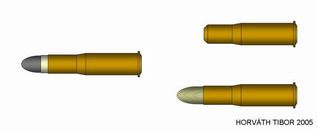

Változatai:
(Klikk a töltényre!)
11 mm 1877 M. éles puskatöltény
11 mm 1885 M. gyakorló töltény
11 mm 1877 M. oktató töltény

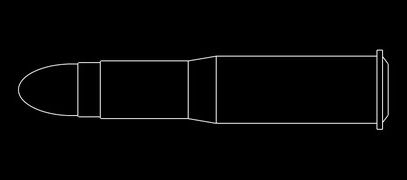

11 mm M.1877 scharfe Gewehrpatrone - 11 mm 1877 M. éles puskatöltény
a töltény tömege: 42,4 g
a töltény hossza: 74 mm
M.77 Gewehrpatronenhülse (puskatöltény hüvely) tömege: 12,3 g
a hüvely hossza: 58 mm
a hüvelyperem átmérője: 15,8 mm
M.77 Spitzgeschoß (hegyes lövedék) tömege: 24 g
a lövedék hossza: 27 mm
M.77 Patronenkapsel (csappantyú) tömege: 0,1 - 0,3 g (típustól függően)
a csappantyú átmérője: 6,4 mm
lőportöltet: 5 g M.81 Steiner Gewehrpulwer
kezdősebessége: 438 m/s
Az 1885-ben megjelenő első Mannlicher ismétlőpuskát az egylövetű
1867/77 M. és
1873/77 M. Werndl puskák lőszerével használták, melyeket ötösével egy
egyszerű tárkeretbe foglaltak.

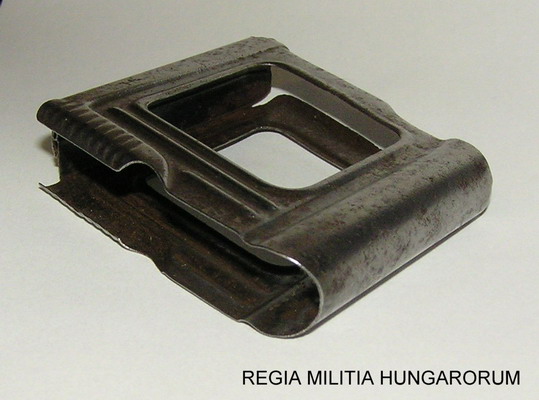

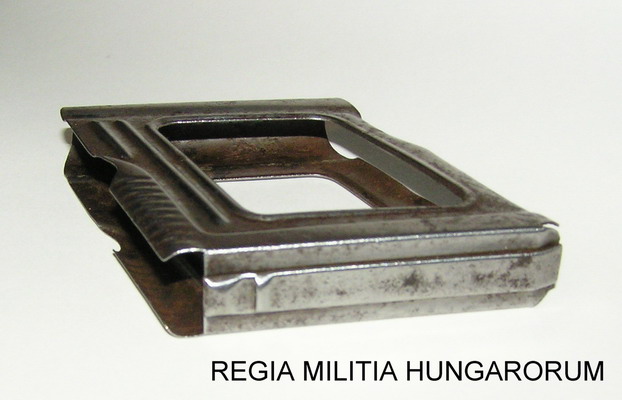

A tárak síkban kiterített formáját először kivágták az acéllemezből, majd a kész formákból kivágták
a két oldalsó nyílást. Ezután a sík lemezdarabot formára préselték, és egy különálló lemezcsíkkal a
hátsó illesztés vonalában összefogatták.
Leírása:
Központi gyújtású, palack formájú peremes rézhüvely, kúp alakú keményólom lövedékkel, melynek
palástját papírburkolattal látták el, hogy a fegyvercső beólmosodását megakadályozzák. A lövedék
kiálló részét úgynevezett zsírmártalékkal (Geschoßtauche) vonták be. A lőportöltet és a lövedék
között egy kartonpapírból és méhviaszból készült lökőkorong található.

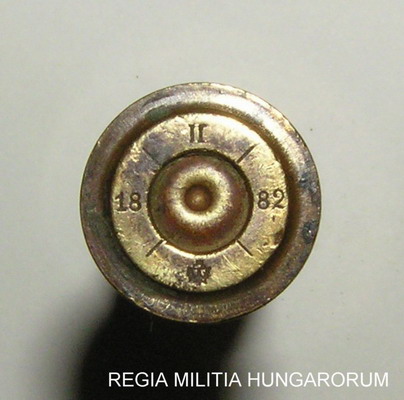

Gyártó cégek és jelzéseik:
Artilleriezeugsfabrik: kétfejű sas
Berndorfer: BMF
Cornides: C
Eisler & Co.: E&C
Greger & Rosam: G&R
Keller: SK, K&C
Rosam: R
Rosmann: R
Roth: GR
Sellier & Bellot: SB
Simmeringer AG: AG
Zboril: Z
Csomagolása:

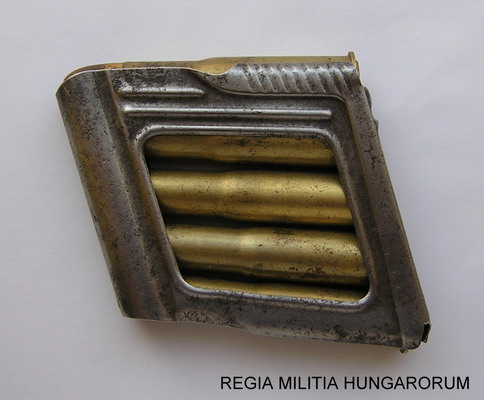

A töltényeket ötösével egy formára préselt acéllemez tárba töltötték, két tárat pedig egy
kartonpapírból készült 1885 M. tárdobozba csomagoltak.
11 mm M.1885 Exerzierpatrone - 11 mm 1885 M. gyakorló töltény
Leírása:
Az élestöltényével megegyező formájú, de behúzott szájú hüvelyben csökkentett lőportöltet,
felette nemezdugó.
Az ismétlőpuskákhoz az egylövetű Werndl puskák
1877 M. gyakorló töltényeit nem lehetett
használni, mivel a hüvelyek éles széle beakadt volna, ezért ezekhez a fegyverekhez újfajta, behúzott
szájú hüvellyel készült gyakorló töltényt szerkesztettek.
Mai szóhasználattal az Exerzierpatrone a lövedék nélküli, kizárólag hanghatás előidézésére alkalmas
vaktöltény len-ne. Kiképzésen és hadgyakorlatokon, a csatazaj imitálására használták.
Csomagolása:
28 töltényt tartalmazó papírdobozokba csomagolták, a dobozok felirata (példa):
28 St. 11mm f. Gwhr.
M. Gz. V. Ex. Pat.
Wr.Neustadt VII. 1885
11 mm M.1877 Gewehr-Unterrichtspatrone - 11 mm 1877 M. oktató töltény
Leírása:
Az élestöltényével megegyező hüvelyben a hüvely teljes hosszát kitöltő, kúposra faragott végű fadugó,
a csappantyú helyén gumidugó. A gumidugó behelyezése előtt a kilőtt élestöltény hüvelyének
csappantyúfészkét laposra préselték.
11 mm 1886 M. puskatöltény
Az 1886 M. Mannlicher ismétlőpuska lőszere
Változatai:
(Klikk a töltényre!)
11 mm 1886 M. éles puskatöltény
11 mm 1886 M. gyakorló töltény
11 mm 1886 M. oktató töltény

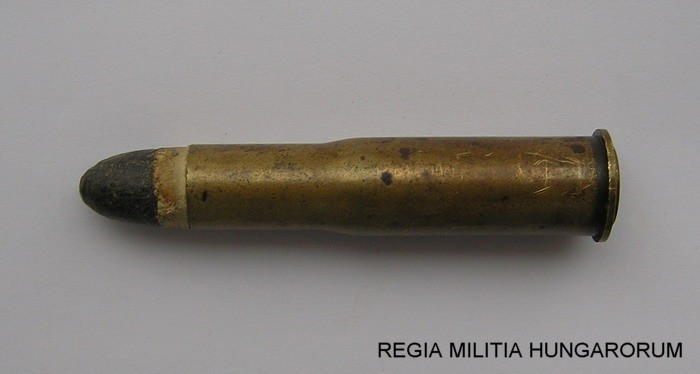

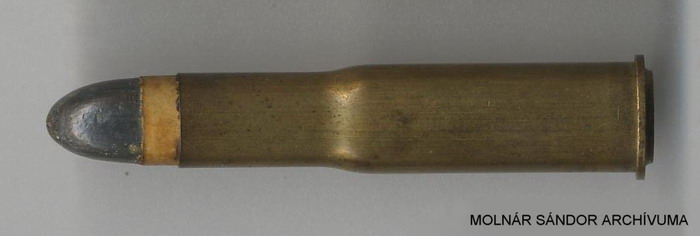

11 mm M.1886 scharfe Patrone - 11 mm 1886 M. élestöltény
a töltény tömege: 42,4 g
a töltény hossza: 74 mm
M.77 Gewehrpatronenhülse (puskatöltény hüvely) tömege: 12,5 g
a hüvely hossza: 58 mm
a hüvelyperem átmérője: 15,8 mm
M.86 Spitzgeschoß (hegyes lövedék) tömege: 24 g
a lövedék hossza: 27 mm
M.86 Patronenkapsel (csappantyú) tömege: 0,33 g
a csappantyú átmérője: 6,4 mm
lőportöltet: 5 g M.86 Gewehrpulver
kezdősebessége: 487 m/s
Az 1886 M. ismétlőpuska 1885-ös elődét a 11 mm-es 1877 M. Werndl puskatöltényre tervezték, az
1886 M. töltény ennek a modernizált változata. A változtatások csupán a hüvelyt nem érintették,
az maradt az eredeti 1877-es minta.

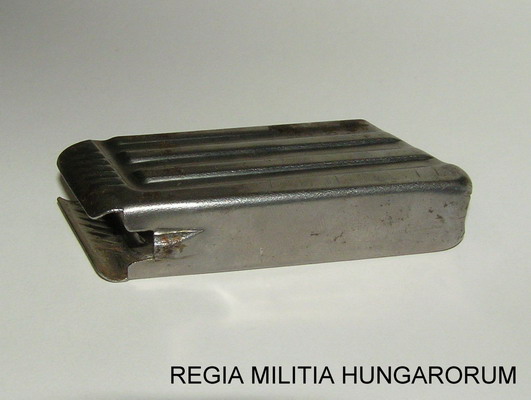

A korábbi tár helyett egy könnyebb és egyszerűbb tárkeretet vezettek be, melynek gyártási folyamata
csupán két lépést igényelt, a sík lap kivágását és formára préselését.
Leírása:
Központi gyújtású, palack formájú peremes rézhüvely, kúp alakú keményólom lövedékkel, melynek
palástját papírburkolattal látták el, hogy a fegyvercső beólmosodását megakadályozzák. A lövedék
kiálló részét úgynevezett zsírmártalékkal (Geschoßtauche) vonták be. A lőportöltet és a lövedék
között egy kartonpapírból és méhviaszból készült lökőkorong található.

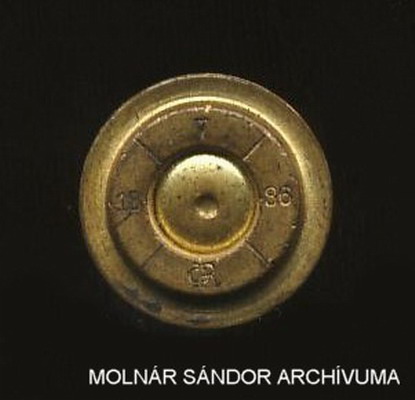

Gyártó cégek és jelzéseik:
Artilleriezeugsfabrik: kétfejű sas
Berndorfer: BMF
Cornides: C
Eisler & Co.: E&C
Greger & Rosam: G&R
Keller: SK, K&C
Rosam: R
Rosmann: R
Roth: GR
Sellier & Bellot: SB
Simmeringer AG: AG
Zboril: Z
Csomagolása:

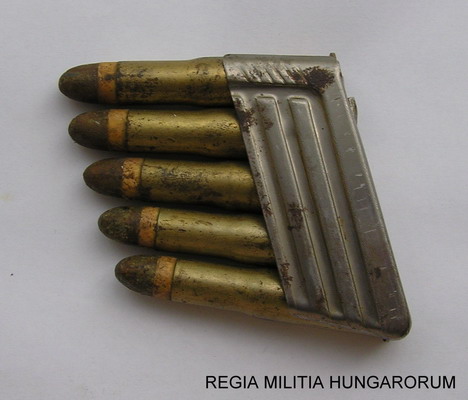

A töltényeket ötösével egy formára préselt acéllemez tárkeretbe töltötték, két tárkeretet
pedig egy kartonpapírból készült 1885 M. tárdobozba.
A dobozok felirata (példa):
10 St. 11mm f. Rep. Gwhr.
Schf. Pat. M.1886
Wr.Neustadt II. 1887
11 mm M.1886 Exerzierpatrone - 11 mm 1886 M. gyakorló töltény
Leírása:
Az élestöltényével megegyező hüvelyben csökkentett lőportöltet, felette összetekert papírból
készült lövedék formájú dugó.
Csomagolása:
28 töltényt tartalmazó papírdobozokba csomagolták, a dobozok felirata (példa):
28 St. 11mm f. Rep. Gwhr.
Ex. Pat. M.1886
Wr.Neustadt II. 1887
11 mm M.1886 Unterrichtspatrone - 11 mm 1886 M. oktató töltény
Leírása:
Az élestöltényével megegyező hüvelyben a hüvely teljes hosszát kitöltő, kúposra faragott végű fadugó,
a csappantyú helyén gumidugó. A gumidugó behelyezése előtt a kilőtt élestöltény hüvelyének
csappantyúfészkét laposra préselték.
Forrás
Mötz, J.:Österreichische Militärpatronen. Verlagsbuchhandlung Stöhr, Wien.
