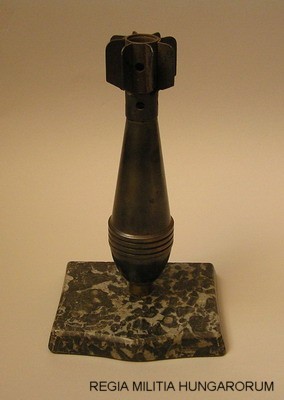

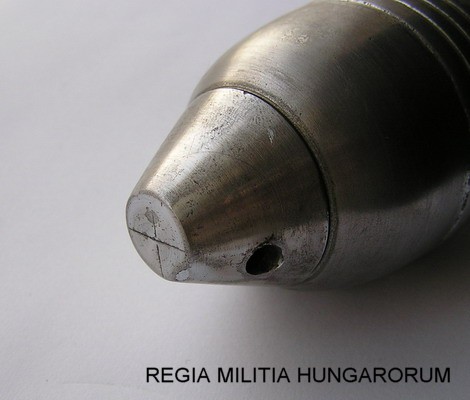

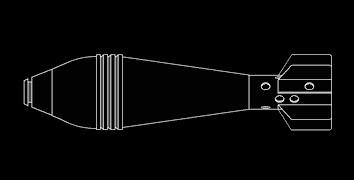

Csepp alakú gránáttest, melynek elülső részébe az alumínium gyújtó van csavarva. Legszélesebb
részén 4 db borda által közrefogva 3 db tömítőhorony található.
Az öntött acél, kívülről esztergálással megmunkált gránáttest belső felülete hossz- és keresztirányban
hornyokkal kikönnyített, amelyek mentén a test a robbanás pillanatában repeszekre hasad szét.

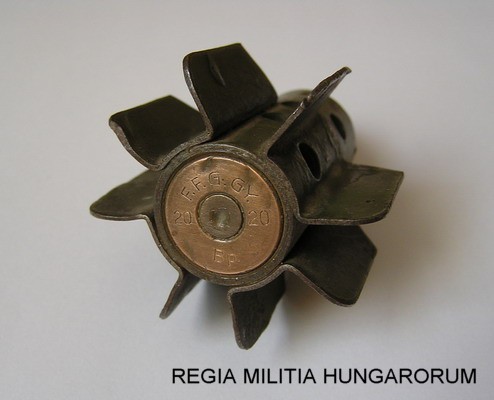

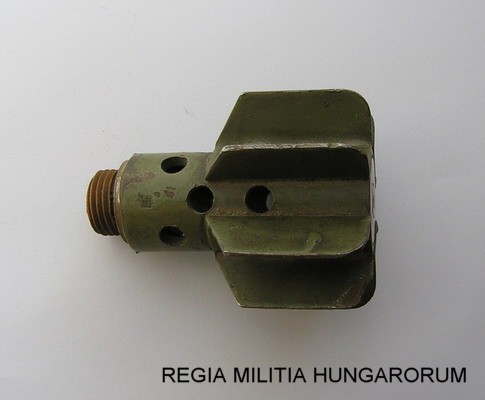

A gránáttest hátsó részéhez csavarmenettel csatlakozik a 8x2 db lángátadó furattal és 8 db szárnnyal
ellátott stabilizátorcső. A szárnyak kettesével, ponthegesztéssel vannak rögzítve.

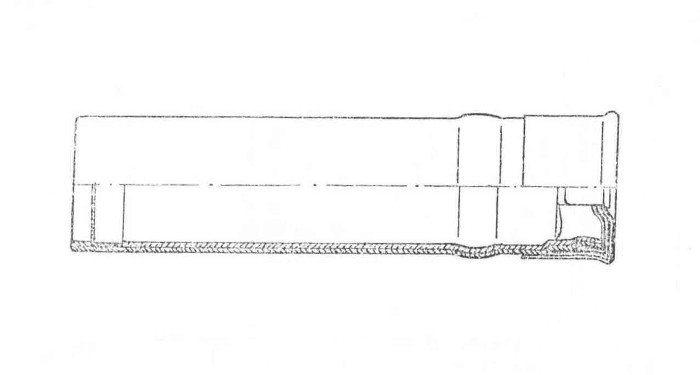

A stabilizátorcső belsejében található a kilövő töltény.
Festése:
Az aknagránát a tömítőfelület kivételével tábori zöldre van festve, piros felirat jelzi a robbanóanyag
fajtáját. Gumibélyegzővel készülnek a szerelési sorozatra, a szerelés évére, az átvétel tényére, valamint
a szerelő üzemre vonatkozó információk.
A későbbiekben (más tüzérségi lövedékhez hasonlóan) már az 5 cm-es aknagránátokat sem festették be teljesen. Az alábbi
fotón látható példánynak is csak a hátsó harmada van táborizöldre festve, a gránáttest többi része fekete.

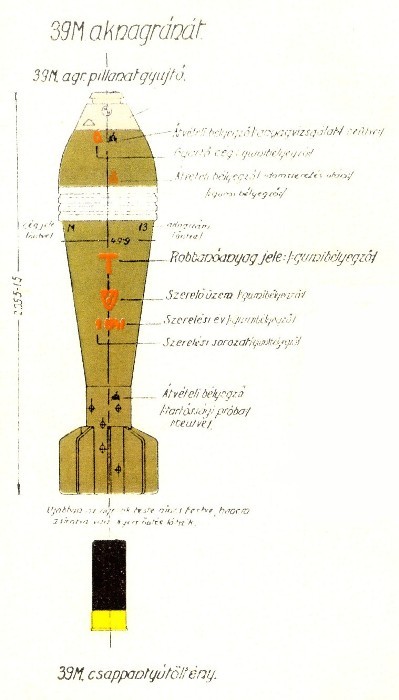

Jelzései:
A festett és bélyegzett jelölések mellett öntött jelzés is van a gránáttesten, ez az adagszámot
mutatja. A farokrész tartóssági próbán való megfelelését egy koronát mintázó beütött jel mutatja

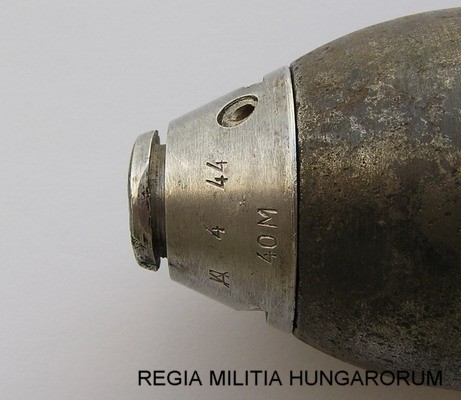

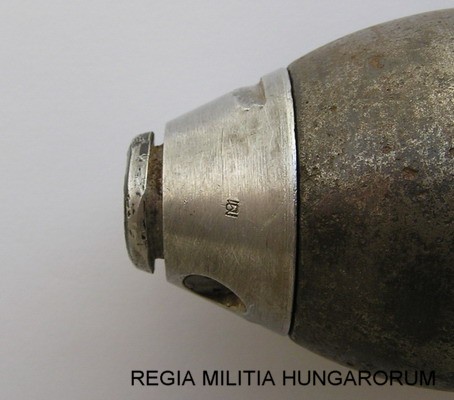

a stabilizátorcsövön. A gyújtón és a kivető tölteten ezen kívül további, azok gyártójára, típusára
és gyártási évére vonatkozó beütött jelzések találhatók.

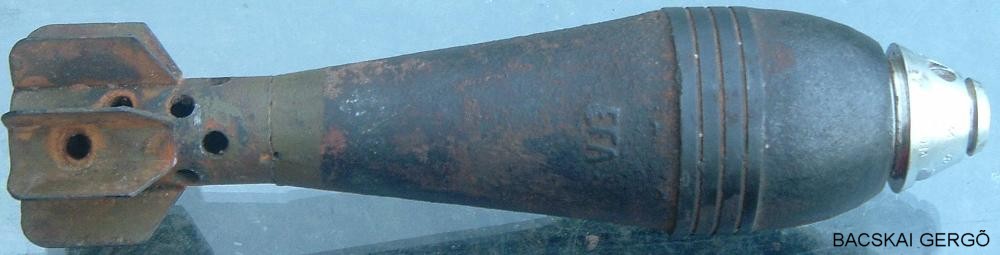

A fenti képen látható aknagránát e tekintetben is rendhagyó, mert a gránáttesten a bordák alatt a gyártó jelzése is látható.
Az EFA rövidítés mögött valószínűleg az Elektromos és Fémárúgyár Rt. (Bp. XIV. Abonyi út 17.) rejlik.
Szállítása:

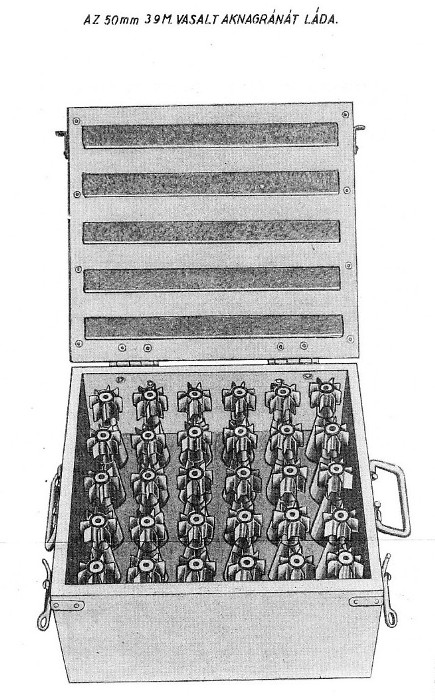

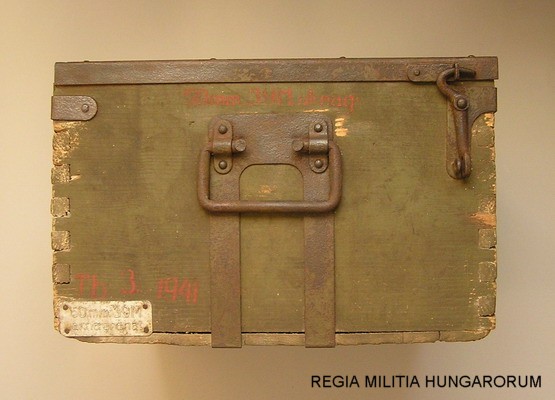

30 db aknagránát egy 50 mm-es 39.M vasalt aknagránát lőszerládában. Az aknagránátokat függőleges

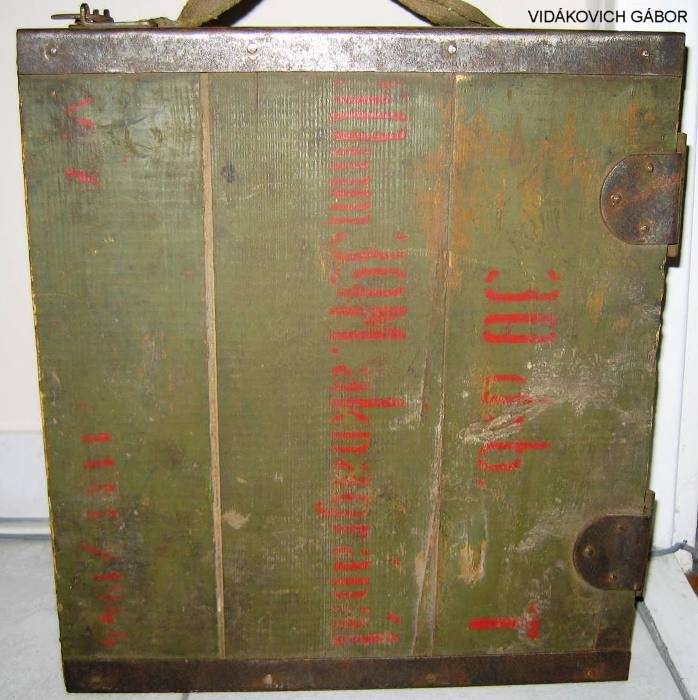

helyzetben, gyújtóval lefelé helyezik a ládába, 5x6-os elrendezésben. A láda fedelén és oldalán piros

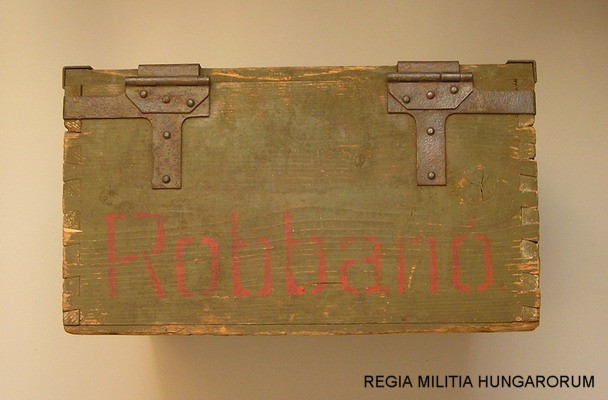

"30 drb 50 mm 39M Akna Gránát 39M csapp. tölt.", hosszabbik oldalán "Robbanó" felirat áll.
Ezenkívül a láda oldalára "50 mm. 39 M. aknagránát" feliratú alumínium lemezkét szegelnek.

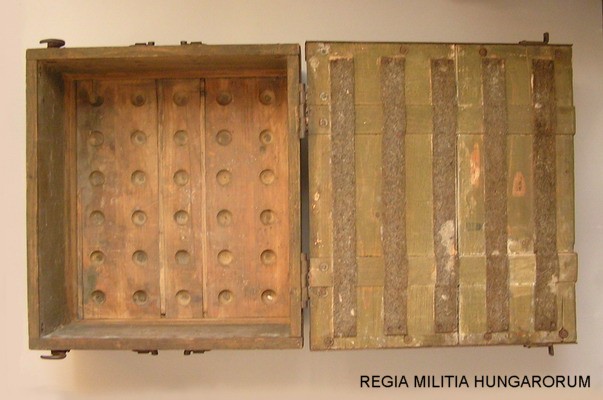

A láda alján bemarások vannak kialakítva a gyújtók befogadására, a tömítőhornyok magasságában
pedig egy 5 cm-es lyukakkal ellátott vízszintes falemez támasztja meg álló helyzetben a
gránátokat (ez a betétlemez a fotón szereplő ládából már hiányzik). A fedél belső oldalára
szegelt filccsíkok a lövedékek leszorítását szolgálják.
A láda zárószerelvényei és vasalatai megegyeznek a tüzérségi lőszeresládák alkatrészeivel. Méretei 45 x 39 x 24 cm, tömege
üresen 7 kg, 30 db aknagránáttal 32,3 kg.

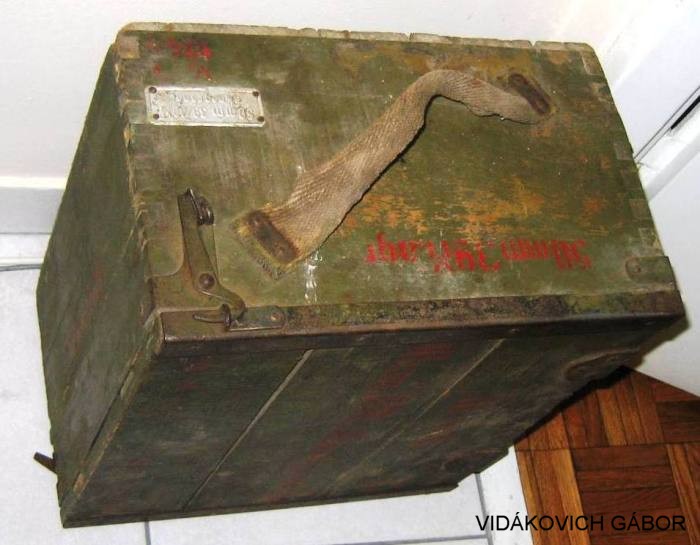

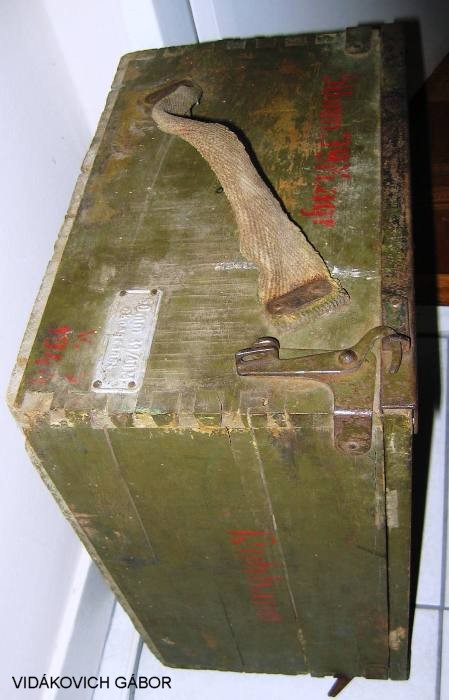

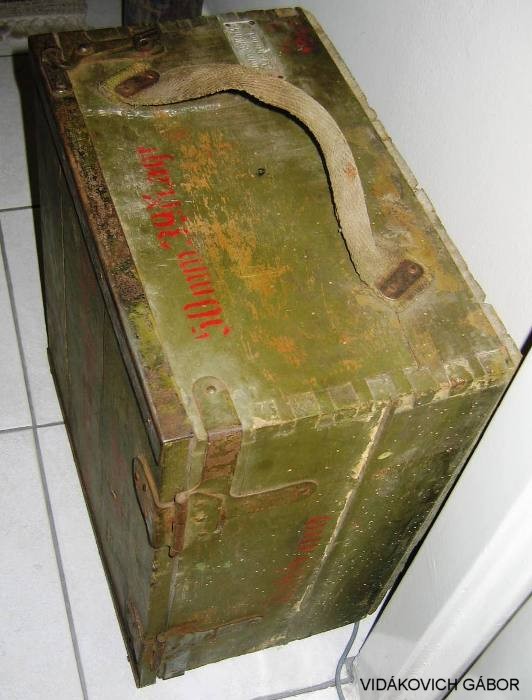

Az alsó négy képen egy másféle kialakítású láda látható, amelynek fogantyúja a láda oldalára szegelt textilhevederből
készült, zárókampóját pedig lemezből hajlították.
A 40 M. gránátvető taligán két ilyen ládát helyeznek el.
A harctéren azonban meglehetősen nehézkes volna ezeket a ládákat mozgatni, ezért minden taligára málháznak még 10 db átalakított

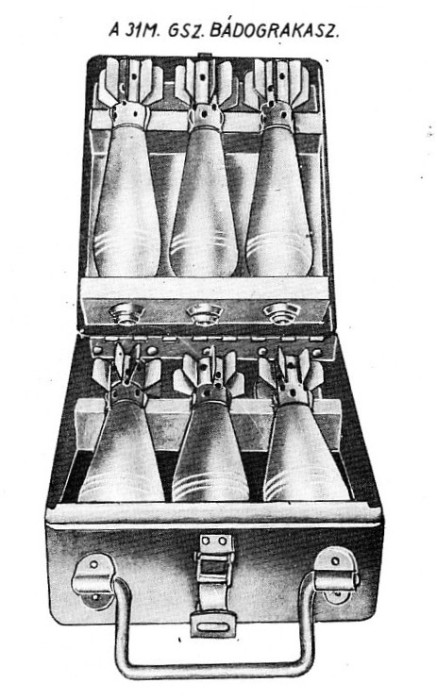

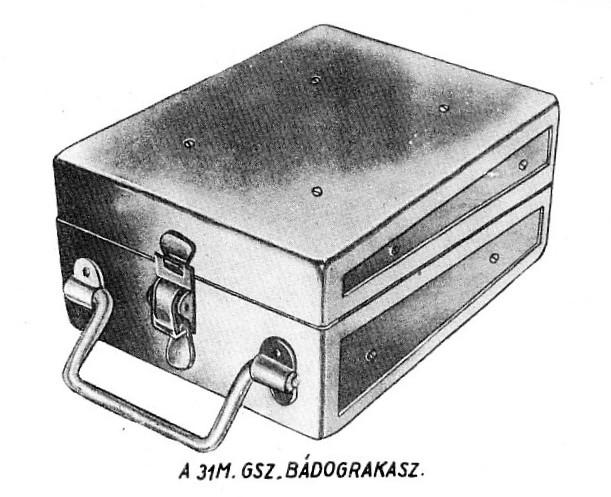

31 M. golyószóró bádograkaszt is, amelyekben egyenként 6 db 5 cm-es aknagránátot
lehet elhelyezni. A rakasz mindkét felébe egy-egy fabetét van erősítve, a lyukakkal ellátott fogadja be a gránátok orrát, míg a
farokrészeket a másik betét nyílásaiba szerelt tartórugók rögzítik. (31 M. golyószóró rakaszokat a
36 M. nehézpuska tárjának szállítására is használnak, eltérő belső fabetétekkel.)
A kiürült rakaszokat a ládákból töltik újra.
A taligán van ezenkívül két, tisztítószereléket tartalmazó betét nélküli bádograkasz is.
(Klikk a gránátra!)
