Az 1867 M. Werndl lőszerek
a 11 mm-es Werndl puska- és karabélytöltények
A 11 mm-es 1867 M. Werndl puskatöltények (11 mm Werndl-Gewehr M.1867)
Az 1867 M. Werndl és
1873 M. Werndl egylövetű hátultöltő puskák, valamint a
Montigny és Gatling szórlövegek lőszere

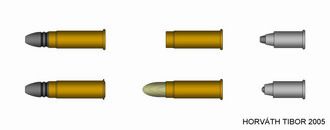

Változatai:
(Klikk a töltényre!)
11 mm 1867 M. éles puskatöltény
11 mm 1867 M. gyakorló töltény
11 mm 1867 M. oktató töltény
11 mm 1871 M. céllövő készülék
11 mm 1877 M. céllövő készülék

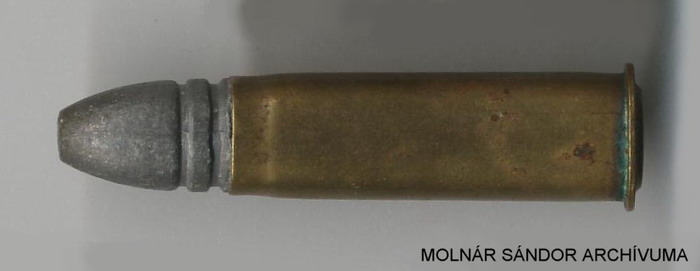

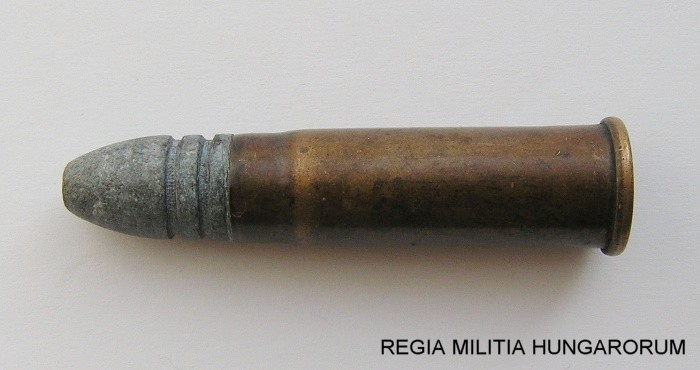

11 mm M.1867 scharfe Gewehrpatrone - 11 mm 1867 M. éles puskatöltény
(eredeti jelzése: Ht. Gwhr. Pat. 5III Kaliber)
a töltény tömege: 32,5 g
a töltény hossza: 60,6 mm
M.67 Gewehrpatronenhülse (puskatöltény hüvely) tömege: 8 g
a hüvely hossza: 41,3 mm
a hüvelyperem átmérője: 15,4 mm
M.67 Spitzgeschoß (hegyes lövedék) tömege: 20,3 g
a lövedék hossza: 22,8 mm
a lövedék átmérője: 11,4 mm
a csappantyú tömege: 0,6 g
a csappantyú átmérője: 6,6 mm
lőportöltet: 4 g feketelőpor
A számos gyártó miatt a fenti értékeket közelítőnek, illetve átlagosnak kell érteni.
Leírása:

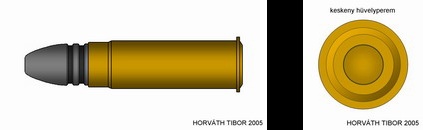

Központi gyújtású, enyhén palack formájú peremes rézhüvely kétféle kialakítású hüvelyperemmel, és
egy két horonnyal ellátott csapott végű, kúp alakú keményólom lövedékkel. A lövedéket úgynevezett
zsírmártalékkal (Geschoßtauche) vonták be, ami kb. 0,22 grammal növelte meg a töltény tömegét.

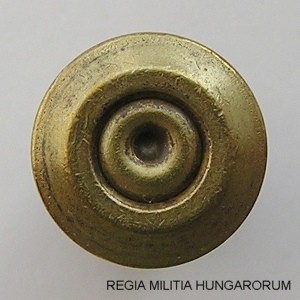

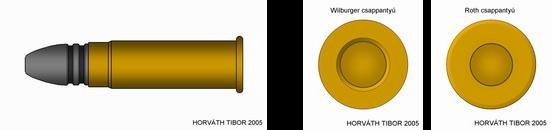

A korai széles peremű hüvelyeket kétféle csappantyúval gyártották: a Roth-féle hagyományos mellett
a hüvelyfenék tölcsér formájú bemélyedéséről felismerhető Wilburger csappantyús töltények
(lásd a rajzot itt) is
elterjedtek voltak az első években. Később az egyszerűbben gyártható Roth csappantyús hüvelyek

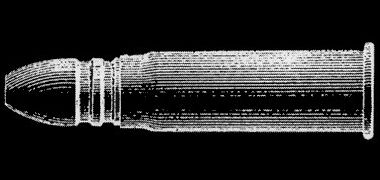

kiszorították őket, ez a típus látható a metszetrajzon.
Az 1867 M. puskatöltény szolgált alapul a teljesen hasonló felépítésű, de nagyobb méretű
19 mm-es sáncpuska töltényhez.

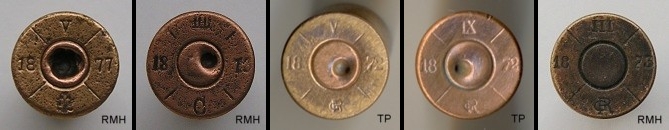

Gyártó cégek és jelzéseik:
AZF: kétfejű sas
Cornides: C
Roßmann: CRW
Rosmann: R
Roth: GR
Schmid: HDSW
Simmeringer AG: AG
Woinar: ROBERT WOINAR - WIEN
Zboril: Z
Csomagolása:
12 db töltény egy kartondobozban, felirata (példa):
12 St. Ht. Gwhr. Pat. 5III Kaliber
Wien V 1868.
A metrikus rendszer bevezetése után a felirat a következőképpen módosult (példa):
12 St. 11mm f. Gwhr.
Schf. Pat.
W. VIII. 1876.
11 mm M.1867 Gewehr-Exerzierpatrone - 11 mm 1867 M. puska gyakorló töltény
a töltény tömege: 10 g
a töltény hossza: 41,3 mm
a hüvelyperem átmérője: 15,4 mm
lőportöltet: 1,8 g feketelőpor
a fojtás tömege: 0,5 g
Az élestöltényével megegyező hüvelyben csökkentett lőportöltet, felette 8 mm vastag nemezfojtás.
A gyakorló töltényeket többnyire élestöltények kilőtt töltényhüvelyeiből készítették, melyekbe új
csappantyút szereltek. Erre a célra Wilburger és Roth csappantyúval felszerelt hüvelyeket egyaránt
felhasználtak.
A Montigny szórlövegekhez másfajta, befelé hajló hüvelyszájú gyakorló
töltényeket alkalmaztak.
(lsd. 11mm Mitrailleusen-Exerzierpatrone)
Mai szóhasználattal az Exerzierpatrone a lövedék nélküli, kizárólag hanghatás előidézésére alkalmas
vaktöltény lenne. Kiképzésen és hadgyakorlatokon, a csatazaj imitálására használták.
Csomagolása:
56 db töltény egy papírcsomagban.
11 mm M.1867 Gewehr-Unterrichtspatrone - 11 mm 1867 M. puska oktató töltény
Az oktató töltény a töltőfogások betanítására szolgáló lőportöltet és gyúelegy nélküli töltény.
Ólomlövedék helyett egy, a hüvely teljes hosszát kitöltő fadugó van benne. A dugó kiálló vége
kúposra van faragva, de hiányoznak róla az ólomlövedék barázdái.
A csappantyú helyére (hogy kíméljék a fegyver ütőszegét) egy gumibetétet szereltek. Mivel a
Wilburger-féle hüvelyek tölcsér alakú csappantyúfészke erre nem volt alkalmas, a gyakorló
töltényeket kilőtt Roth-hüvelyekből készítették.
11 mm M.1871 Zimmergewehr-Einrichtung - 11 mm 1871 M. céllövő készülék
Acélból készült újratölthető betét, melynek belsejébe csappantyút, felső részébe kismérető
ólomlövedéket lehet szerelni. Zárt térben végzett céllövészetre használták.
11 mm M.1877 Zimmergewehr-Einrichtung - 11 mm 1877 M. céllövő készülék
A hat évvel később rendszeresített modernebb változat már gömbölyű ólomlövedékkel működött,
használat utáni szétszerelését nagyobb átmérőjű furat segítette.
A 11 mm-es 1867 M. Werndl karabélytöltények (11 mm M.1867 Werndl-Karabiner)
Az 1867 M. Werndl és
1873 M. Werndl egylövetű hátultöltő karabélyok, valamint a
Werndl lovassági pisztoly lőszere
Változatai:
(Klikk a töltényre!)
11 mm 1867 M. éles karabélytöltény
11 mm 1867 M. gyakorló karabélytöltény
11 mm 1867 M. oktató karabélytöltény
11 mm céllövő karabélytöltény

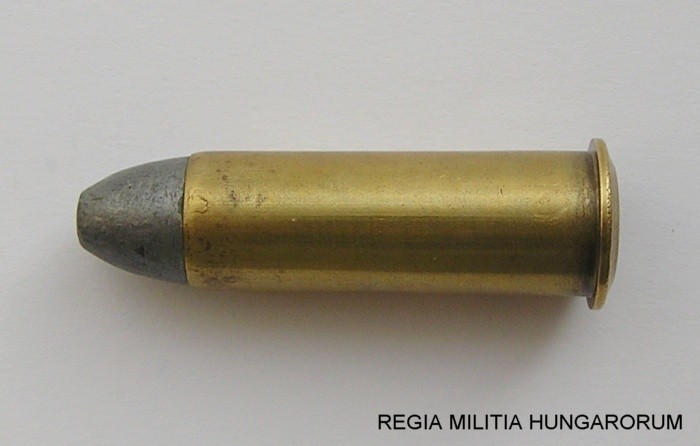

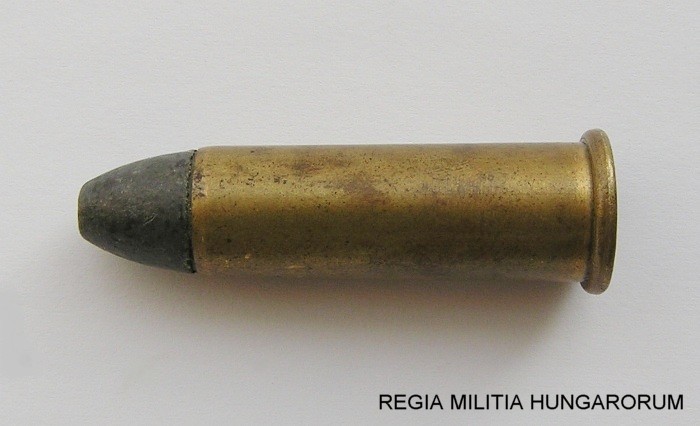

11 mm M.1867 scharfe Karabinerpatrone - 11 mm 1867 M. éles karabélytöltény
a töltény tömege: 29 g
M.67 Karabinerpatronenhülse (karabélytöltény hüvely) tömege: 6,27 g
a hüvely hossza: 35,6 mm
a hüvelyperem átmérője: 14,6 mm
M.67 Spitzgeschoß (hegyes lövedék) tömege: 20,27 g
a csappantyú tömege: 0,6 g
a csappantyú átmérője: 6,6 mm
lőportöltet: 2,2 g feketelőpor
A számos gyártó miatt a fenti értékeket közelítőnek, illetve átlagosnak kell érteni.
Leírása:
Központi gyújtású peremes rézhüvely, csapott végű, kúp alakú keményólom lövedékkel. A lövedék kiálló
részét úgynevezett zsírmártalékkal (Geschoßtauche) vonták be.
A karabélytöltény lövedéke megegyezett a puskatöltényével és az
1870 M. forgópisztoly töltényével, de lőportöltete nagyobb, hüvelye
pedig hosszabb volt a pisztolytöltényénél. A lövedéknek csak az első
fele állt ki a hüvelyből.
A hüvelyt kétféle csappantyúval gyártották: a Roth-féle hagyományos mellett a hüvelyfenék tölcsér
formájú bemélyedéséről felismerhető Wilburger csappantyús töltények is elterjedtek voltak az első
években. Később az egyszerűbben gyártható Roth csappantyús hüvelyek kiszorították őket.
A metszetrajzon a Wilburger-féle típus látható.

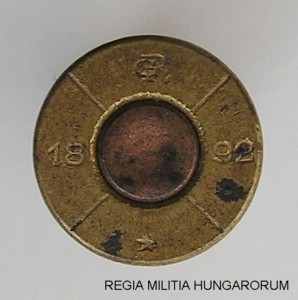

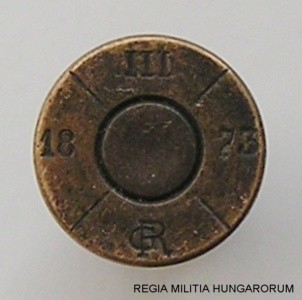

Gyártó cégek és jelzéseik:
Artilleriezeugsfabrik: AZF
Cornides: C
Keller: SK
Mandl: M
Roßmann: CRW
Roth: GR
Zboril: Z
Jelzés nélkül: ?
Csomagolása:
12 db karabélytöltény egy szürke kartondobozban, felirata (példa):
Schf. Pat.
Wien, II 1877
11 mm M.1867 Karabiner-Exerzierpatrone - 11 mm 1867 M. gyakorló karabélytöltény
a töltény tömege: 8,3 g
a töltény hossza: 35,6 mm
lőportöltet: 1,8 g feketelőpor
Az élestöltényével megegyező hüvelyben csökkentett lőportöltet, felette papírdugó. Többféle
csappantyúval készült.
Mai szóhasználattal az Exerzierpatrone a lövedék nélküli, kizárólag hanghatás előidézésére alkalmas
vaktöltény lenne. Kiképzésen és hadgyakorlatokon, a csatazaj imitálására használták.
A külső hasonlóság ellenére nem egyezik meg a kisebb lőportöltetet tartalmazó
70 M. forgópisztoly gyakorló tölténnyel!
11 mm M.1867 Karabiner-Unterrichtspatrone - 11 mm 1867 M. oktató karabélytöltény
Az oktató töltény a töltőfogások betanítására szolgáló lőportöltet és gyúelegy nélküli töltény.
Ólomlövedék helyett egy, a hüvely teljes hosszát kitöltő fadugó van benne.
A csappantyú helyére (hogy kíméljék a fegyver ütőszegét) egy gumibetétet szereltek. Mivel a
Wilburger-féle hüvelyek tölcsér alakú csappantyúfészke erre nem volt alkalmas, a gyakorló
töltényeket kilőtt Roth-hüvelyekből készítették.
11 mm Karabiner-Zimmermunition - 11 mm céllövő karabélytöltény
A puskához rendszeresített céllövő készülékhez hasonló "szobalőszer".
Forrás
Mötz, J.:Österreichische Militärpatronen. Verlagsbuchhandlung Stöhr, Wien.
Korabeli katonai szabályzatok
Képek
Molnár Sándor (MSA)
Rados Dávid (RD)
Takács Péter (TP)
Regia Militia Hungarorum (RMH)
