A 13 mm-es 42 M. géppuskalőszerek
a honvédség által használt hazai és
német gyártású töltények

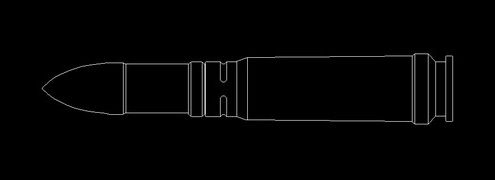

A 13 mm 42 M. géppuska töltények (13x64B)
A 13 mm 42 M. (német MG-131) repülőgép-fedélzeti nehézgéppuska lőszerei
Tipusai (a magyar gyártású töltények):
42 M. páncélgránát töltény nyomjelzővel
42 M. repeszgránát töltény nyomjelzővel
…
(A magyar gyártású 13 mm-es géppuskatöltények története még kutatást igényel, a jelenlegi
információk nagy része ma a kevés fennmaradt példányon alapul.)
42 M. géppuskatöltény hüvely
A hüvely hossza: 64 mm
A hüvely átmérője a fenékszalagnál: 18 mm
A perem átmérője: 17,2 mm
A hüvely tömege: rézhüvely 29,5 g, vashüvely 27,5 g
Csappantyú: 42 M. elektromos gyújtó
Leírása:
42 M. központi gyújtású hornyolt, fenékszalagos réz- vagy lakkozott vashüvely 42 M. elektromos
működtetésű gyújtóval. A gyújtó beütéssel négy ponton, a lövedék három ponton rögzítve.

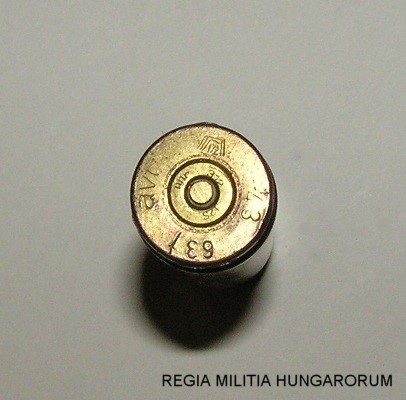

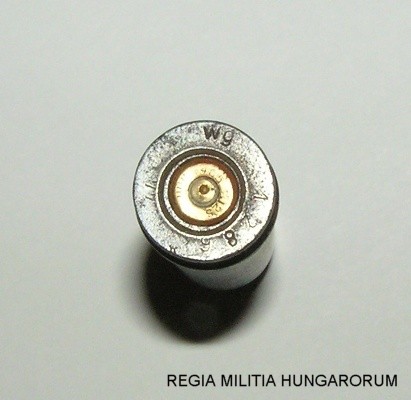

Jelzése:
A hüvelytalpba a gyújtó felett a gyártó cég jelzése, alatta a gyártási év utolsó két számjegye
van beütve.

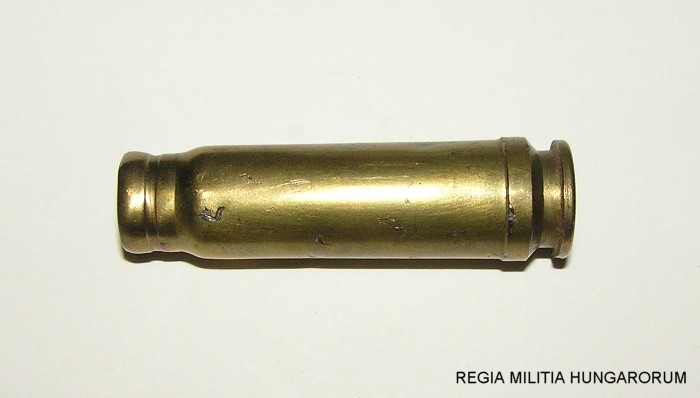

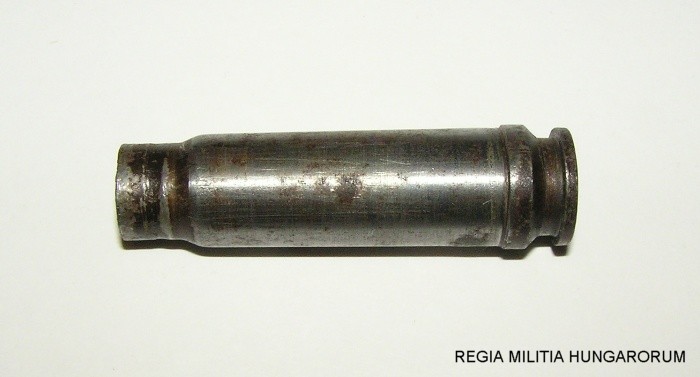

(A fényképeken az eredeti német gyártású réz- és vashüvelyek láthatók.)

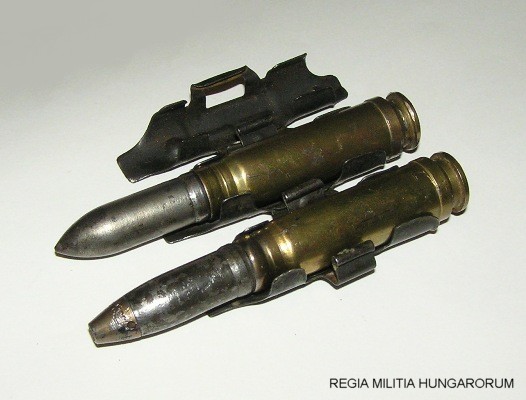

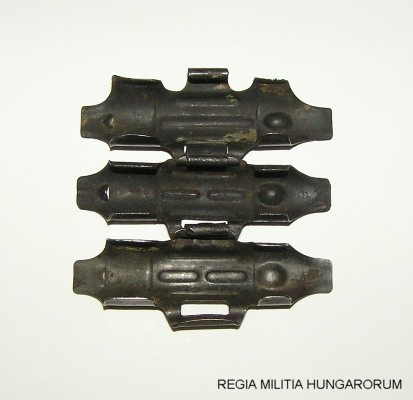

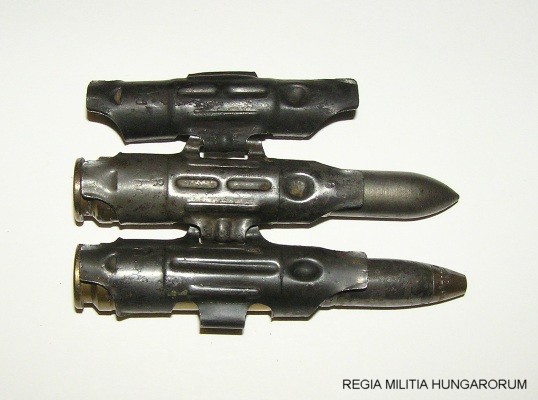

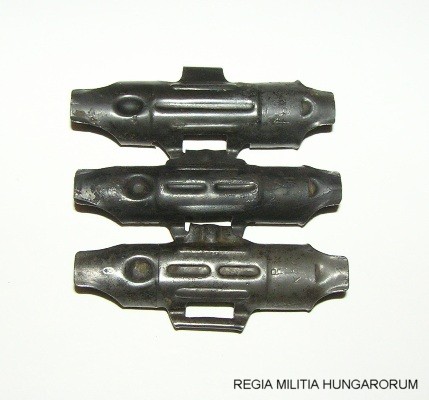

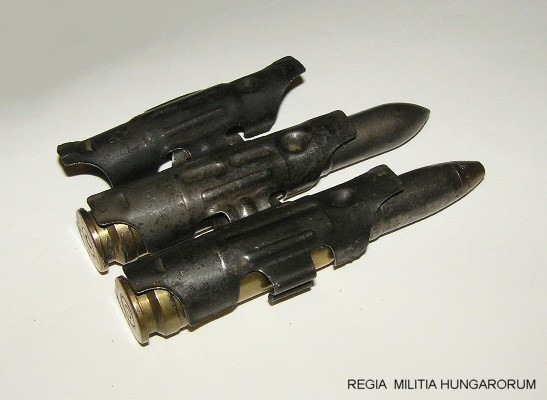

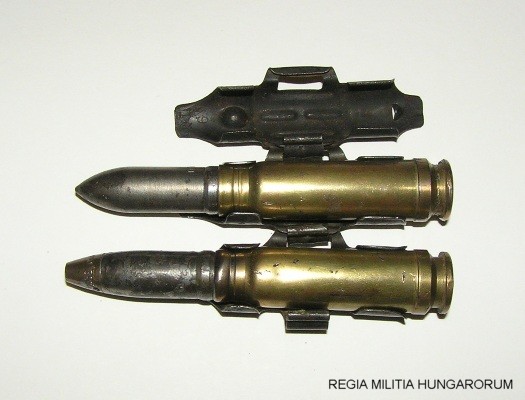

A töltények hevederezése:
300 db töltény egy összefűzhető acél tagokból álló hevederben. A hevedertagokat a töltények tartják
egyben, azok kihúzása után szétválnak, és a fegyverből már egyesével távoznak.
A hevederben a páncéltörő-, repesz- és egyéb rendeltetésű töltényeket felváltva helyezik el, az
adott feladatnak legjobban megfelelő összeállításban.

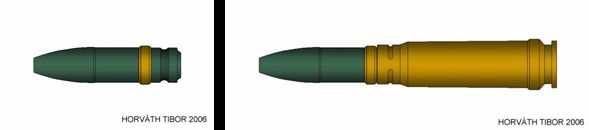

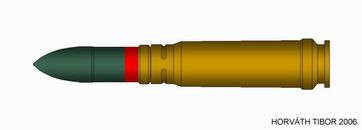

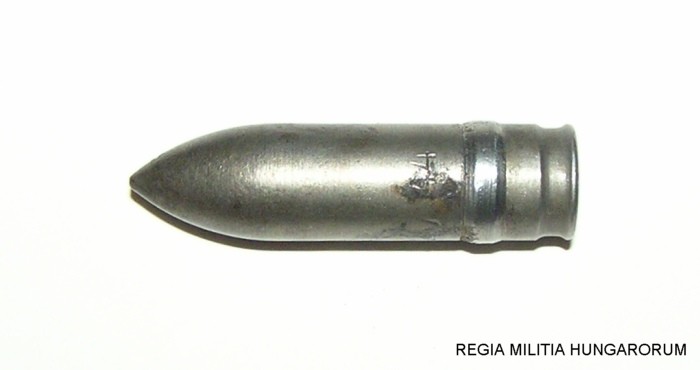

42 M. páncélgránát töltény nyomjelzővel
Festése:
…
Gyártók:
Állami Hadianyaggyár (ÁH)
Ismert hüvelytalpjelzések:
Rézhüvelyben: ÁH 44

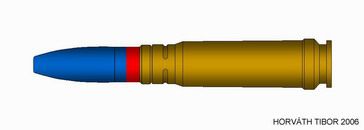

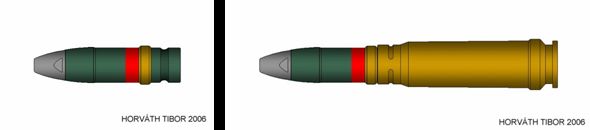

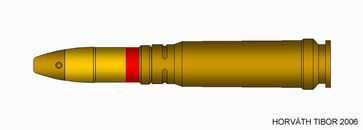

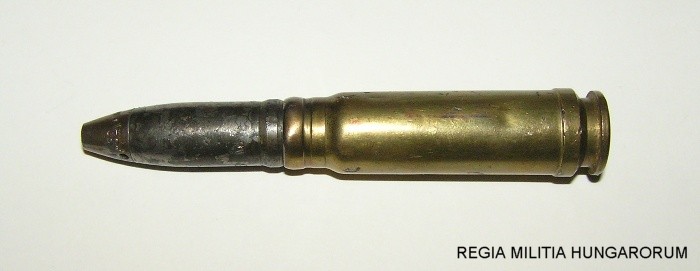

42 M. repeszgránát töltény nyomjelzővel
Festése:
…
Gyártók:
Állami Hadianyaggyár (ÁH)

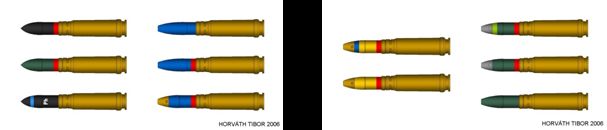

Német gyártású töltények:
Változatai:
(Klikk a töltényre!)
páncéltörő gránáttöltény fényjelzővel, önmegsemmisítő nélkül
gyakorló páncéltörő gránáttöltény fényjelzővel, önmegsemmisítő nélkül
páncéltörő-gyújtó (foszfor) gránáttöltény önmegsemmisítő nélkül
gyújtó gránáttöltény önmegsemmisítő nélkül
gyújtó gránáttöltény fényjelzővel, önmegsemmisítő nélkül 1
gyújtó gránáttöltény fényjelzővel, önmegsemmisítő nélkül 2
repesz-gyújtó gránáttöltény fényjelzővel, önmegsemmisítő nélkül
repesz gránáttöltény fényjelzővel, önmegsemmisítő nélkül
gyakorló repesz gránáttöltény fényjelzővel és önmegsemmisítővel
gyakorló repesz gránáttöltény fényjelzővel, önmegsemmisítő nélkül
gyakorló repesz gránáttöltény önmegsemmisítő nélkül

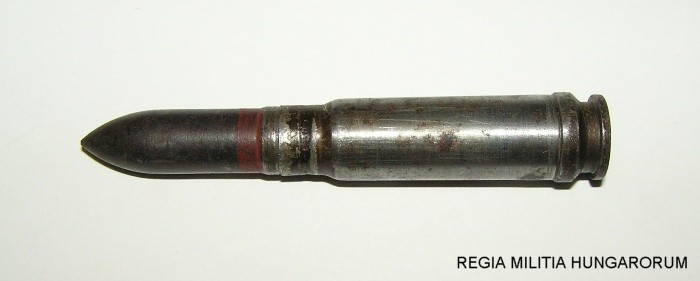

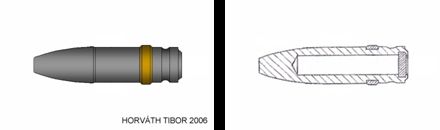

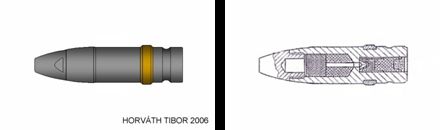

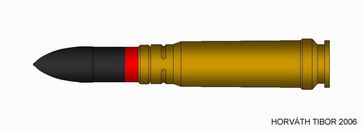

13 mm Pzgr. Patr. L'spur o. Zerl. (Panzergranate Patrone Leuchtspur ohne Zerleger)
(páncéltörő gránáttöltény fényjelzővel, önmegsemmisítő nélkül)
A töltény hossza: 105,3 mm
A töltény tömege rézhüvellyel: 78 g, vashüvellyel: 76 g
A hüvely hossza: 64 mm
A hüvely átmérője a fenékszalagnál: 18 mm
A perem átmérője: 17,2 mm
A hüvely tömege: rézhüvely 29,5 g, vashüvely 27,5 g
A hüvely űrtartalma: 9 cm2
Csappantyú: 13 mm Spergkapsel, tömege 0,9 g
Lőpor: 7,1 g Nz.R.P. (1,8x1,2/0,2)
Gáznyomás: 3600 atm.
A lövedék kezdősebessége: 710 m/s
A gránát hossza: 50 mm
A gránát tömege: 38 g
A fényjelző 2 másodpercen át, 750 m hosszan működik
Páncélátütő képesség (90 fokos becsapódás esetén):
100 méterről 17 mm
300 méterről 11 mm
600 méterről 5,5 mm
Leírása:
Hagyományos kialakítású páncélgránát egy réz (később vas) vezetőgyűrűvel, egy hüvelyperemező
horonnyal és egy központozó felülettel. Furatában fényjelző anyagot helyeztek el.
Robbanótöltetet és gyújtót nem tartalmaz, páncéltörő hatása mellett közelről gyújt is.
Festése:
A gránát fekete, a vezetőgyűrű felett a fényjelzőt jelölő vörös gyűrűvel.
A jelzések fehérek.
13 mm Pzgr. Patr. L'spur Üb. o. Zerl. (Panzergranate Patrone Leuchtspur Übung ohne Zerleger)
(gyakorló páncéltörő gránáttöltény fényjelzővel, önmegsemmisítő nélkül)
A töltény hossza: 105,2 mm
A töltény tömege rézhüvellyel: 78 g, vashüvellyel: 76 g
Lőpor: 7,1 g Nz.R.P. (1,8x1,2/0,2)
Gáznyomás: 3600 atm.
A lövedék kezdősebessége: 710 m/s
A gránát hossza: 49 mm
A gránát tömege: 38,5 g
A fényjelző 2 másodpercen át, 750 m hosszan működik
Leírása:
A páncélgránáthoz hasonló kialakítású, de egyszerűbb furattal készülő gránát fényjelző töltettel.
A fegyverek belövésére és kiképzésre használták.
Festése:
A gránát tábori szürke, a vezetőgyűrű felett vörös gyűrűvel. A jelzések feketék.

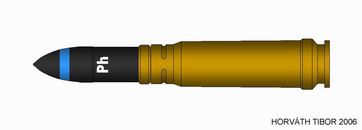

13 mm Pzbrgr. Patr. (Phosphor) o. Zerl. (Panzerbrandgranate Patrone (Phosphor) ohne Zerleger)
(páncéltörő-gyújtó (foszfor) gránáttöltény önmegsemmisítő nélkül)
A töltény hossza: 105,2 mm
A töltény tömege rézhüvellyel: 78 g, vashüvellyel: 76 g
Lőpor: 7,1 g Nz.R.P. (1,8x1,2/0,2)
Gáznyomás: 3600 atm.
A lövedék kezdősebessége: 710 m/s
A gránát hossza: 50 mm
A gránát tömege: 39 g
Gyújtótöltet: foszfor
Leírása:
A páncélgránáthoz hasonló kialakítású, de annál mélyebb furattal készülő gránát, amelyben fényjelző
anyag helyett egy foszforral töltött és légmentesen lezárt gyújtókapszula van elhelyezve.
Páncéltörő és gyújtó hatású.
Festése:
A gránát fekete, fejrészén kék gyűrűvel. A jelzések fehérek.
13 mm Brgr. Patr. o. Zerl. (Brandgranate Patrone ohne Zerleger)
(gyújtó gránáttöltény önmegsemmisítő nélkül)
A töltény hossza: 105,2 mm
A töltény tömege rézhüvellyel: 72 g, vashüvellyel: 70 g
Lőpor: 7,1 g Nz.Bl.P. (2,1x1,2/0,5)
Gáznyomás: 3500 atm.
A lövedék kezdősebessége: 770 m/s
A gránát hossza: 51,6 mm
A gránát tömege: 32 g
Gyújtótöltet: bárium-alumínium-magnézium keverék
Gyújtó: Zündhütchen 113 O 1465 csappantyú
Leírása:
A fényjelzős gyújtógránáthoz hasonló, de fényjelző elegyet nem tartalmaz, viszont gyújtótöltete
nagyobb.
Festése:
A gránát kékre van festve. A jelzések feketék.

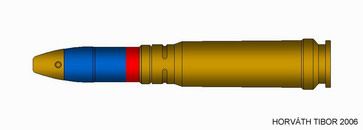

13 mm Brgr. Patr. L'spur o. Zerl. (Brandgranate Patrone Leuchtspur ohne Zerleger)
(gyújtó gránáttöltény fényjelzővel, önmegsemmisítő nélkül) 1
A töltény hossza: 105,2 mm
A töltény tömege rézhüvellyel: 72 g, vashüvellyel: 70 g
Lőpor: 7,1 g Nz.R.P. (1,8x1,2/0,2)
Gáznyomás: 3500 atm.
A lövedék kezdősebessége: 750 m/s
A gránát hossza: 51,6 mm
A gránát tömege: 32 g
Gyújtótöltet: bárium-alumínium-magnézium keverék
Gyújtó: Zündhütchen 113 O 1465 csappantyú
A fényjelző 1,7 másodpercen át, 750 m hosszan működik
Leírása:
A repeszgránáthoz hasonló formájú lövedék, egy réz (később vas) vezetőgyűrűvel, egy hüvelyperemező
horonnyal és egy központozó felülettel. Fenékrészében fényjelző-, középső részébe gyújtóanyag van elhelyezve.
A gyújtóanyagot indító csappantyú a gránát fejrészébe van szerelve, amit kívülről egy, a gránát vezetőgyűrű feletti
kétharmadát befedő áramvonanalzó burkolat fed.
Gyújtó hatású.
Festése:
A gránát kék, a vezetőgyűrű felett vörös gyűrűvel. A jelzések feketék.

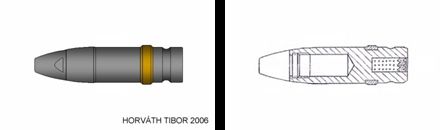

13 mm Brgr. Patr. L'spur o. Zerl. (Brandgranate Patrone Leuchtspur ohne Zerleger)
(gyújtó gránáttöltény fényjelzővel, önmegsemmisítő nélkül) 2
A töltény hossza: 105,2 mm
A töltény tömege rézhüvellyel: 74 g, vashüvellyel: 72 g
Lőpor: 7,1 g Nz.R.P. (1,8x1,2/0,2)
A lövedék kezdősebessége: 750 m/s
A gránát hossza: 50,6 mm
A gránát tömege: 34 g
Gyújtótöltet: bárium-alumínium-magnézium keverék
Gyújtó: AZ 1535 (tömege 4,7 g)
A fényjelző 1,5 másodpercen át, 700 m hosszan működik
Leírása:
A repeszgránát alakját követő acél lövedéktest egy réz (később vas) vezetőgyűrűvel, egy
hüvelyperemező horonnyal és egy központozó felülettel. Fenékrészében fényjelző-, felette gyújtóanyag
van elhelyezve, amelyet becsapódáskor egy hagyományos fejgyújtó hoz működésbe.
Az előző típustól a kívülről becsavarható réz fejgyújtó különbözteti meg.
Gyújtó hatású.
Festése:
A gránát kék, a vezetőgyűrű felett vörös gyűrűvel. A jelzések feketék.

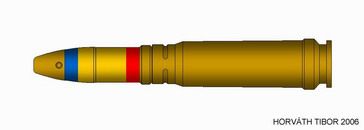

13 mm Brspgr. Patr. L'spur o. Zerl. (Brandsprenggranate Patrone Leuchtspur ohne Zerleger)
(repesz-gyújtó gránáttöltény fényjelzővel, önmegsemmisítő nélkül)
A töltény hossza: 105,2 mm
A töltény tömege rézhüvellyel: 74 g, vashüvellyel: 72 g
Lőpor: 7,1 g Nz.R.P. (1,8x1,2/0,2)
Gáznyomás: 3600 atm.
A lövedék kezdősebessége: 750 m/s
A gránát hossza: 51 mm
A gránát tömege: 34 g
Robbanótöltet: 0,9 g nitropenta
Gyújtótöltet: 0,3 g elektrotermit
Gyújtó: AZ 1531 (tömege 4,4 g) vagy AZ 1532 (tömege 5,7 g)
A fényjelző 1,7 másodpercen át, 750 m hosszan működik
Leírása:
A repeszgránáthoz hasonló kialakítású, de a robbanótöltet alatt gyújtótöltete is van.
Repesz és gyújtó hatású.
Festése:
A gránát sárga, a vezetőgyűrű felett vörös, a gyújtó alatt kék gyűrűvel. A jelzések feketék.
13 mm Spgr. Patr. L'spur o. Zerl. (Sprenggranate Patrone Leuchtspur ohne Zerleger)
(repesz gránáttöltény fényjelzővel, önmegsemmisítő nélkül)
A töltény hossza: 105,2 mm
Lőpor: 7,1 g Nz.R.P. (1,8x1,2/0,2)
A lövedék kezdősebessége: 750 m/s
A gránát hossza: 51 mm
Robbanótöltet: 1,17 g nitropenta
Gyújtó: AZ 1531 (tömege 4,4 g) vagy AZ 1532 (tömege 5,7 g)
Leírása:
Hagyományos kialakítású repeszgránát egy réz (később vas) vezetőgyűrűvel, egy hüvelyperemező
horonnyal és egy központozó felülettel. A réz gyújtó a gránát fejrészébe van becsavarva.
Repesz hatású, nyomjelzője miatt kis távolságon belül gyújtó hatása is lehet.
Festése:
A gránát sárga, a vezetőgyűrű felett vörös gyűrűvel. A jelzések feketék.

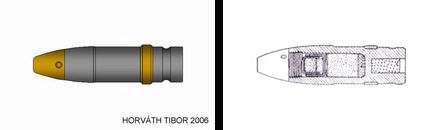

13 mm Spgr. Patr. L'spur Üb. m. Zerl. (Sprenggranate Patrone Leuchtspur Übung mit Zerleger)
(gyakorló repesz gránáttöltény fényjelzővel és önmegsemmisítővel)
A töltény hossza: 105,2 mm
A töltény tömege rézhüvellyel: 74 g, vashüvellyel: 72 g
Lőpor: 7,1 g Nz.R.P. (1,8x1,2/0,2)
A lövedék kezdősebessége: 750 m/s
A gránát hossza: 51 mm
A gránát tömege: 34 g
A vakgyújtó tömege: 4,7 g
A fényjelző 1,5 másodpercen át, 700 m hosszan működik
Leírása:
A repeszgránát alakját követő acél lövedéktest egy réz (később vas) vezetőgyűrűvel, egy
hüvelyperemező horonnyal és egy központozó felülettel. Fenékrészében fényjelző-, felette gyújtóanyag
van elhelyezve, amely egy 1,5 mm átmérőjű kis csatornán át összeköttetésben van a középen lévő
feketelőpor tölteten át a robbanótöltettel. A töltetet rejtő furat egy, a repeszgránát gyújtó
alakjára megformált menetes acél vakgyújtóval van lezárva.
Veszélyes anyagot tartalmaz, de gyújtót vagy gyutacsot nem.
Működése:
A lövéskor meggyulladó fényjelző elegy végigégése után beindítja a gyújtó elegyet, az a feketelőport,
ami az előírt távolság megtétele után felrobbantja a robbanótöltetet.
Festése:
A gránát tábori szürke, a vezetőgyűrű felett vörös, a gyújtó alatt az önmegsemmisítőt jelző
világoszöld gyűrűvel. A jelzések feketék.
13 mm Spgr. Patr. L'spur Üb. o. Zerl. (Sprenggranate Patrone Leuchtspur Übung ohne Zerleger)
(gyakorló repesz gránáttöltény fényjelzővel, önmegsemmisítő nélkül)
A töltény hossza: 105,2 mm
A töltény tömege rézhüvellyel: 74 g, vashüvellyel: 72 g
Lőpor: 7,1 g Nz.R.P. (1,8x1,2/0,2)
A lövedék kezdősebessége: 750 m/s
A gránát hossza: 51 mm
A gránát tömege: 34 g
A vakgyújtó tömege: 4,7 g
A fényjelző 1,7 másodpercen át, 750 m hosszan működik
Leírása:
A repeszgránát alakját követő acél lövedéktest egy réz (később vas) vezetőgyűrűvel, egy
hüvelyperemező horonnyal és egy központozó felülettel. Fenékrészében fényjelző van elhelyezve,
fejrészébe egy 20 mm mély furatot mélyítenek, amely a repeszgránát gyújtó alakjára megformált menetes
acél vakgyújtóval van lezárva.
A lövedék a fényjelző elegyen kívül más veszélyes anyagot nem tartalmaz.
Festése:
A gránát tábori szürke, a vezetőgyűrű felett vörös gyűrűvel. A jelzések feketék.
13 mm Spgr. Patr. Üb. o. Zerl. (Sprenggranate Patrone Übung ohne Zerleger)
(gyakorló repesz gránáttöltény önmegsemmisítő nélkül)
A töltény hossza: 105,2 mm
A töltény tömege rézhüvellyel: 74 g, vashüvellyel: 72 g
Lőpor: 7,1 g Nz.R.P. (1,8x1,2/0,2)
Gáznyomás: 3600 atm.
A lövedék kezdősebessége: 750 m/s
A gránát hossza: 51 mm
A gránát tömege: 34 g
Leírása:
A repeszgránát alakját követő acél lövedéktest egy réz (később vas) vezetőgyűrűvel, egy
hüvelyperemező horonnyal és egy központozó felülettel. A fejrész a gyújtó mintájára van kialakítva, de
nem különálló alaktrész. A test a fenék irányából 35 mm mélyen ki van mélyítve, és egy réz
zárókoronggal van lezárva, amelyre a furat szélét ráperemezik. A lövedék veszélyes anyagot nem
tartalmaz.
Festése:
A gránát tábori szürke, a jelzések feketék.
Forrás
Dombrádi Lóránd: A magyar hadigazdaság a második világháború idején. Petit Real, 2003
Hatala A. - Kelemen F.: Jegyzet a katonai robbanótestek szerkezetének és működésének
megismeréséhez és megértéséhez. Vitaliq Bt., 2003.
Korabeli német szabályzatok
