A 10,5 cm-es tarackok lőszerei


A honvédségnél rendszeresített idegen, illetve saját fejlesztésű gránátok,
valamint a rendszeresítésre nem került, de szükség esetén felhasznált idegen típusok

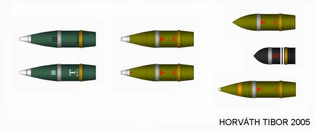

10,5 cm gránátok és német 10 cm F.H.Gr.

A 10,5 cm-es 37 M. (l.F.H.18, német "Göring-tarack"), a 40 M. és a kísérleti 42 M. vontatott tarackok, valamint a Zrínyi II rohamtarack 40/43 M. lövegének lőszerei


(Klikk a gránátra!)

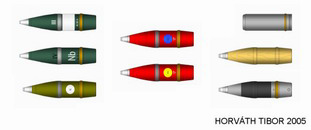

Gránáttípusok:
10,5 cm 37/23 M. repeszgránát (német F.H.Gr.)
10,5 cm 37 M. időzíthető gránát (német F.H.Gr.)
10,5 cm 38/33 M. repeszgránát
10,5 cm 38/35 M. időzíthető gránát
(10,5 cm 38/33 M. repeszgránát, új szerelés)
(10,5 cm 38/35 M. időzíthető gránát, új szerelés)
10,5 cm 38/34 M. romboló gránát
10,5 cm 38/34 M. romboló gránát késleltetővel
10,5 cm 40/34 M. romboló gránát
10,5 cm 40/34 M. romboló gránát késleltetővel
(10,5 cm 40/34 M. romboló gránát, új szerelés)
(10,5 cm 40/34 M. romboló gránát késleltetővel, új szerelés)
10,5 cm 37 M. páncélgránát (német 10cm Pz.Gr.)
10,5 cm 42 M. páncélrobbantó gránát
10,5 cm 37 M. "köd" gránát (német F.H.Gr.Nb.)
10,5 cm 38/33 M. "köd" gránát
(10,5 cm 38/33 M. "köd" gránát, új szerelés)
10,5 cm 38/33 M. "Kl" gránát
10,5 cm 38/33 M. "m" gránát
10,5 cm 33 M. kartács
10,5 cm 38/35 M. gyakorló gránát

37 M. hüvelytöltény



Hüvely hossza: 155 mm
Hüvelyperem átmérője: 125 mm
Hüvelyperem vastagsága: 4 mm
A hüvely anyaga: réz
Réz csappantyúcsavar átmérője: 33 mm
Réz csappantyú átmérője: 8 mm

Lőportöltet:
Gránáttípusonként változó, ezért a gránátokat csak a hozzájuk rendszeresített lőporral szerelt hüvelytölténnyel lehet használni. Több részre osztott lőportöltet esetén a töltetszám megválasztásával a lőtáv és a lövedék kezdősebessége szükség szerint állítható.

Leírása:
Peremes rézhüvely, amelynek fala a hüvelyszáj közelében éles átmenettel kezd vékonyodni, ez kívülről jól látható. A csappantyú nagyméretű csappantyúcsavarba szerelve.
Az egy, vagy több lőporzacskót kartonpapírból készült fedél tartja a helyén. A kartonfedél csonkakúp alakú felső része kiáll a hüvelyből.
A német eredetű, 1-5 töltettel szerelt hüvelytöltények kartonfedele oldalról nem látszik, a nagy méretű 6-os töltet azonban csaknem harmadával kilóg a hüvelyből.

Jelzése:
A hüvelyfenéken a csappantyú alatt a gyártási év (pl. 1943), a gyártási sorozat (pl. 1), az űrméret és a mintaszám (10.5 cm 37M.), a csappantyú felett az átvételi bélyegző (koronás magyar címer), az átvételi hely (pl. Cs) és a gyártó cég jelzése látható, valamennyi beütve.
Szerelés után festett jelzésekkel is ellátták a hüvely fenekét, ezek a szerelés helyét és évét (pl. Cs/43) és a lőporsorozatot (pl. F1/43) jelezték. Ugyancsak festékkel emelték ki az űrméretet és a mintaszámot, valamint a gyártó jelzését is. A német gyártású hüvelyeken a hüvelytöltény jele, a gyártó kódja, a gyártási év és a sorozat száma van jelölve.



Szállítása:
3 db gránát és 3 db hüvelytöltény egy 38 M. vasalt lőszerládában, a gránáttípusnak megfelelő felirattal. A német eredetű hüvelytöltények hatosával egy hüvelytöltény kosárba, a 6-os töltetek külön négyesével egy 37 M. 6-os töltetládába csomagolva.

37 M. v. hüvelytöltény



A háborús nyersanyaghiány a hüvelytöltények gyártására is hatással volt, megjelentek a v. (vaskivitel) jelzésű, vasból készült hüvelyek. A csappantyúcsavarok gyártásánál ugyancsak felhasználták a vasat, ezeket rézhüvelyekbe is szerelték.

Jelzése mint a rézhüvelyé, de a mintaszám mellett a hüvelyfenéken is feltüntették a "v." rövidítést.

Szállítása, mint a rézhüvelyé.

37 M. sv. hüvelytöltény



Az sv. (sodrott vaskivitel) jelzésű hüvelyek falát feltekert vékony vaslemezből gyártották, a hüvely külső oldalán jól látható a spirálisan körbefutó lemezszél. A hüvelytalp külön készült.

Jelzése mint a rézhüvelyé, de a mintaszám mellett a hüvelyfenéken is feltüntették az "sv." rövidítést.

Szállítása, mint a rézhüvelyé.

38 M. vaktöltény

37 M. hüvelytöltény fojtással. Lövedék nélkül kiképzéshez, hanghatás imitálására használták.

10,5 cm 37/23 M. repeszgránát (német F.H.Gr., Feldhaubitz Granate)

Tömege: 14,81 kg
Hossza: 489 mm
Robbanótöltet: 1,4 kg TNT
Gyújtó: 23 M. pillanatgyújtó (német A.Z.23)

A hüvelytöltény lőportöltete: tárcsa (50x0,2) és lemez (4x4x1)
2-es töltet: 0,18 + 0,055 kg, lövedék kezdősebessége 225 m/s
3-as töltet: 0,18 + 0,115 kg, lövedék kezdősebessége 254 m/s
4-es töltet: 0,18 + 0,23 kg, lövedék kezdősebessége 302 m/s
5-ös töltet: 0,18 + 0,415 kg, lövedék kezdősebessége 371 m/s
lemez (4x4x1) és lemez (10x10x1,5)
6-os töltet: 0,2 + 0,705 kg, lövedék kezdősebessége 442 m/s

A német hüvelytöltény gyárilag 1-5 lőportöltettel szerelve, a 6-os töltet külön ládában.

Német gyártmány, a honvédségnél rendszeresítve 1937-ben.

Festése:
Német szabvány szerint, a gránáttest tábori szürke, a feliratok feketék.

Szállítása:
Német szabvány szerint, 1 db lövedék egy 37 M. lövedék lécládában.

10,5 cm 37 M. időzíthető gránát (német F.H.Gr., Feldhaubitz Granate)

Gyújtó: 37 M. óraműves gyújtó (német Dopp. Z.S/60)

Német gyártmány, a honvédségnél rendszeresítve 1937-ben. A gyújtó kivételével megegyezik a 37/23 M. repeszgránáttal.

Festése:
A gránáttest német tábori szürke, a feliratok fehérek.
Szállítása:
Német szabvány szerint, 1 db lövedék egy 37 M. lövedék lécládában.

10,5 cm 38/33 M. repeszgránát

Tömege: 15,04 kg
Hossza: 470 mm
Gránáttest átmérője: 104,1 mm
Átmérő a központozó felületeknél: 104,5 mm
Robbanótöltet:
Gyújtó: 33 M. pillanatgyújtó

A hüvelytöltény lőportöltete: "Brassó" 3x1.1/7 35 b M..
2-es töltet: 0,29 kg, lövedék kezdősebessége 225 m/s
3-as töltet: 0,365 kg, lövedék kezdősebessége 256 m/s
4-es töltet: 0,48 kg, lövedék kezdősebessége 305 m/s
5-ös töltet: 0,66 kg, lövedék kezdősebessége 376 m/s
6-os töltet: 0,88 kg, lövedék kezdősebessége 448 m/s

A hüvelytöltény gyárilag 1-5 lőportöltettel szerelve, egy-egy 6-os töltet a gránátok mellett a lőszerládában.

Rendszeresítve: 1938

Festése:
A gránáttest tábori zöld, a robbanóanyag és a súlycsoport jele piros.



Szállítása:
3 db gránát és 3 db hüvelytöltény egy 38 M. vasalt lőszerládában, piros felirattal.

10,5 cm 38/35 M. időzíthető gránát

Gyújtó: 35 M. kettős gyújtó

A gyújtó kivételével megegyezik a 38/33 M. repeszgránáttal

Rendszeresítve: 1938

Festése:
A gránáttest tábori zöld, a robbanóanyag, a súlycsoport és az időzítés helyének jele piros.

10,5 cm 38/33 M. repeszgránát, új szerelés


A 10,5 cm-es 40 M. tarackhoz csomagolva

A hüvelytöltény lőportöltete: "Brassó" 3x1.1/7 35 b M..
2-es töltet: 0,29 kg, lövedék kezdősebessége 225 m/s
3-as töltet: 0,365 kg, lövedék kezdősebessége 256 m/s
4-es töltet: 0,48 kg, lövedék kezdősebessége 305 m/s
5-ös töltet: 0,66 kg, lövedék kezdősebessége 376 m/s
6-os töltet: 0,88 kg, lövedék kezdősebessége 448 m/s
7-es töltet: 0,95 kg, lövedék kezdősebessége 471 m/s

Mint a 38/33 M. repeszgránát, de a hüvelytöltény 1-6 lőportöltettel szerelve, egy-egy 7-es töltet a gránátok mellett a lőszerládában.
A lőszerládán … színű kereszt és "10,5 cm 40M kt-hoz szerelve" kiegészítő felirat.

10,5 cm 38/35 M. időzíthető gránát, új szerelés


A 10,5 cm-es 40 M. tarackhoz csomagolva

Mint a 38/33 M. időzíthető gránát, de a hüvelytöltény 1-6 lőportöltettel szerelve, egy-egy 7-es töltet a gránátok mellett a lőszerládában.
A lőszerládán … színű kereszt és "10,5 cm 40M kt-hoz szerelve" kiegészítő felirat.

10,5 cm 38/34 M. romboló gránát

Tömege: 17,35 kg
Hossza:
Gránáttest átmérője: 104,1 mm
Átmérő a központozó felületeknél: 104,5 mm
Robbanótöltet:
Gyújtó: 34 M. fenékgyújtó

Rendszeresítve: 1938

10,5 cm 38/34 M. romboló gránát késleltetővel


A késleltető kivételével megegyezik a rombológránáttal. Oldalán beütött "K-vel" (késleltetővel) felirat.

10,5 cm 40/34 M. romboló gránát


Tömege: 17,35 kg
Hossza:
Gránáttest átmérője: 104,1 mm
Átmérő a központozó felületeknél: 104,5 mm
Robbanótöltet:
Gyújtó: 34 M. fenékgyújtó

A hüvelytöltény lőportöltete: "Brassó" 3x1.1/7 35 b M..
2-es töltet: 0,3 kg, lövedék kezdősebessége 217 m/s
3-as töltet: 0,37 kg, lövedék kezdősebessége 249 m/s
4-es töltet: 0,49 kg, lövedék kezdősebessége 294 m/s
5-ös töltet: 0,67 kg, lövedék kezdősebessége 355 m/s
6-os töltet: 0,88 kg, lövedék kezdősebessége 421 m/s

A hüvelytöltény gyárilag 1-5 lőportöltettel szerelve, egy-egy fél 6-os töltet a lőszerládában, a gránátok mellett.

Rendszeresítve: 1940

Festése:
A gránáttest tábori zöld, a robbanóanyag és a súlycsoport jele piros.



Szállítása:
3 db gránát és 3 db hüvelytöltény egy 38 M. vasalt lőszerládában, piros felirattal, a ládán fekete kereszt.

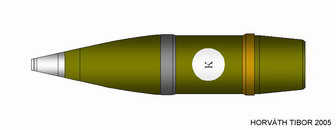

A késleltetővel szerelt rombológránát ládájától a "K-nélk" (késleltető nélkül) felirat különbözteti meg.

10,5 cm 40/34 M. romboló gránát késleltetővel


Tömege: 17,35 kg
Gyújtó: 34 M. fenékgyújtó

A késleltető kivételével megegyezik a rombológránáttal. Oldalán beütött "K-vel" (késleltetővel) felirat.

Szállítása:
3 db gránát és 3 db hüvelytöltény egy 38 M. vasalt lőszerládában, piros felirattal, a ládán fekete kereszt. A késleltető nélkül szerelt rombológránát ládájától a "K-vel" (késleltetővel) felirat különbözteti meg.

10,5 cm 40/34 M. romboló gránát, új szerelés


A 10,5 cm-es 40 M. tarackhoz csomagolva

A hüvelytöltény lőportöltete: "Brassó" 3x1.1/7 35 b M..
2-es töltet: 0,3 kg, lövedék kezdősebessége 217 m/s
3-as töltet: 0,37 kg, lövedék kezdősebessége 249 m/s
4-es töltet: 0,49 kg, lövedék kezdősebessége 294 m/s
5-ös töltet: 0,67 kg, lövedék kezdősebessége 355 m/s
6-os töltet: 0,88 kg, lövedék kezdősebessége 421 m/s
7-es töltet: 0,95 kg, lövedék kezdősebessége 444 m/s

Mint a 40/34 M. romboló gránát, de a hüvelytöltény 1-5 és egy fél 6-os lőportöltettel szerelve. A másik fél 6-os és egy-egy 7-es töltet a lőszerládában, a gránátok mellett. A lőszerládán … színű kereszt és "10,5 cm 40M kt-hoz szerelve" kiegészítő felirat.

10,5 cm 40/34 M. romboló gránát késleltetővel, új szerelés


A 10,5 cm-es 40 M. tarackhoz csomagolva

Mint a 40/34 M. romboló gránát késleltetővel, de a hüvelytöltény 1-5 és egy fél 6-os lőportöltettel szerelve. A másik fél 6-os és egy-egy 7-es töltet a lőszerládában, a gránátok mellett. A lőszerládán … színű kereszt és "10,5 cm 40M kt-hoz szerelve" kiegészítő felirat.

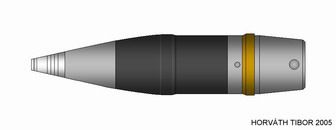

10,5 cm 37 M. páncélgránát (német 10cm Pz.Gr., Panzer Granate)

Tömege: 14,16 kg
Hossza: 281 mm
Gránáttest átmérője: 104,1 mm
Átmérő a központozó felületeknél: 104,5 mm
Robbanótöltet:
Gyújtó: 37 M. fenékgyújtó

A hüvelytöltény lőportöltete: tárcsa (50x0,2) és lemez (4x4x1)
5-ös töltet: 0,18 + 0,415 kg, lövedék kezdősebessége 377 m/s

A német hüvelytöltény gyárilag 1-5 lőportöltettel szerelve.

Vastag falú acél gránáttest egy központozó felülettel és egy réz vezetőgyűrűvel.

Német gyártmány, a honvédségnél rendszeresítve 1937-ben.

Festése:
A gránáttest fekete, két fehér gyűrűvel. A robbanóanyag és a gyártási adatok jelzése piros.
Szállítása:
Német szabvány szerint, 1 db lövedék egy 37 M. lövedék lécládában, a gránáton lövedékfenékvédő kupak. A rövid gránát miatt a lécládában egy helykitöltő fahengert is elhelyeztek.

10,5 cm 42 M. PR gránát

Tömege:
Hossza: 500 mm
Gránáttest átmérője: 104,1 mm
Átmérő a központozó felületeknél: 104,5 mm
Robbanótöltet:
Gyújtó: 38/40 M. pillanatgyújtó

A hüvelytöltény gyárilag 1-6 lőportöltettel szerelve.

Acél gránáttest egy központozó felülettel és egy réz vezetőgyűrűvel. A különálló fejrészben kapott helyet a kumulatív töltet és az alumínium gyújtó.

Rendszeresítve: 1942

Festése:
A gránáttest tábori zöld, a fejrészen narancssárga gyűrűvel. A robbanóanyag és a súlycsoport jele piros.



Szállítása:
3 db gránát és 3 db hüvelytöltény egy 38 M. vasalt lőszerládában, piros felirattal, a ládán narancssárga kereszt. A gránátok gyújtó nélkül.

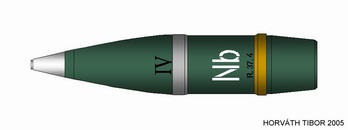

10,5 cm 37 M. ködgránát (német F.H.Gr.Nb., Feldhaubitz Granate Nebel)


Tömege: 14 kg
Hossza: 490 mm
Gránáttest átmérője: 104,1 mm
Átmérő a központozó felületeknél: 104,5 mm
Töltet: 2,1 kg kéntrioxid, SO3
Robbanótöltet: 120 g TNT
Gyújtó: 37 M. pillanatgyújtó (német Kl.A.Z.23.Nb.)

Acél gránáttest egy központozó felülettel és egy réz vezetőgyűrűvel. Ködanyagtartályként maga a gránáttest szolgál, amelynek felső részéhez menettel csatlakozik a gránáttest aljáig lenyúló robbanótöltetet és az alumínium gyújtószerkezetet magába foglaló orr-rész.
Robbanótöltete 10 db 8,3 g tömegű "Kammerhülsenladung der F.H.Gr.Nb." préstestből áll, melyek a gránát középvonalában vannak elhelyezve, közöttük és a gyújtó között egy 37 g tömegű "kl. Zdlg. C/98" található. A ködanyag betöltése a gránáttest oldalán, a központozó felület alatt található nyíláson át történik.

Német gyártmány, a honvédségnél rendszeresítve 1937-ben.

Festése:
A gránáttest tábori szürke, magyar kérésre fehér gyűrűvel és feliratokkal. A később szállított gránátok már a német szabványnak megfelelő színezéssel és feliratokkal érkeztek.
Szállítása:
Német szabvány szerint, 1 db lövedék egy 37 M. lövedék lécládában.

10,5 cm 38/33 M. "köd" gránát

Tömege: 16,28 kg
Hossza: 470 mm
Gránáttest átmérője: 104,1 mm
Átmérő a központozó felületeknél: 104,5 mm
Töltet: 1,62 kg ködsav
Robbanótöltet: 161,5 g TNT
Gyújtó: 33 M. pillanatgyújtó

A hüvelytöltény lőportöltete: "Brassó" 3x1.1/7 35 b M..
2-es töltet: 0,29 kg, lövedék kezdősebessége 220 m/s
3-as töltet: 0,365 kg, lövedék kezdősebessége 248 m/s
4-es töltet: 0,48 kg, lövedék kezdősebessége 295 m/s
5-ös töltet: 0,66 kg, lövedék kezdősebessége 361 m/s
6-os töltet: 0,88 kg, lövedék kezdősebessége 431 m/s

A hüvelytöltény gyárilag 1-5 lőportöltettel szerelve, egy-egy 6-os töltet a gránátok mellett a lőszerládában.

Acél gránáttest egy központozó felülettel és egy réz vezetőgyűrűvel. Ködanyagtartályként maga a gránáttest szolgál, amelynek felső részéhez menettel csatlakozik a robbanótöltetet és az alumínium gyújtószerkezetet magába foglaló orr-rész.
Robbanótöltete 5 db 32,3 g tömegű trotil préstestből áll, melyek a gránát középvonalában vannak elhelyezve. A ködsav betöltése a gránát szájnyílásán át történik.

Rendszeresítve: 1939

Festése:
A gránáttest a központozó felület és a vezetőgyűrű kivételével tábori zöldre van festve. Oldalán 60 mm átmérőjű fehér körben 20 mm magas fekete "K" betű.

Tárolása:
Megosztottan, robbanótöltet és gyújtó nélkül.



Szállítása:
3 db gránát és 3 db hüvelytöltény egy 38 M. vasalt lőszerládában, fehér felirattal. Az eredeti előírás szerint a különleges gránátokat csak közvetlenül a felhasználás előtt lehet élesre szerelni, addig a gyújtót a 100 db-os 33 M. pillanatgyújtóládában, a robbanótöltetet pedig a 200 db-os 39 M. robbanótestládában kell tárolni és szállítani.

10,5 cm 38/33 M. "köd" gránát, új szerelés


A 10,5 cm-es 40 M. tarackhoz csomagolva

A hüvelytöltény lőportöltete: "Brassó" 3x1.1/7 35 b M..
2-es töltet: 0,29 kg, lövedék kezdősebessége 220 m/s
3-as töltet: 0,365 kg, lövedék kezdősebessége 248 m/s
4-es töltet: 0,48 kg, lövedék kezdősebessége 295 m/s
5-ös töltet: 0,66 kg, lövedék kezdősebessége 361 m/s
6-os töltet: 0,88 kg, lövedék kezdősebessége 431 m/s
7-es töltet: 0,95 kg, lövedék kezdősebessége 452 m/s

Mint a 38/33 M. "köd" gránát, de a hüvelytöltény 1-6 lőportöltettel szerelve, egy-egy 7-es töltet a gránátok mellett a lőszerládában.
A lőszerládán … színű kereszt és "10,5 cm 40M kt-hoz szerelve" kiegészítő felirat.

10,5 cm 38/33 M. "Kl" gránát

Tömege: 14,96 kg
Hossza: 470 mm
Gránáttest átmérője: 104,1 mm
Átmérő a központozó felületeknél: 104,5 mm
Töltet: 690 g Klark anyag
Robbanótöltet: 508 g TNT
Gyújtó: 33 M. pillanatgyújtó

A hüvelytöltény gyárilag 1-5 lőportöltettel szerelve, egy-egy 6-os töltet a gránátok mellett a lőszerládában.

Acél gránáttest egy központozó felülettel és egy réz vezetőgyűrűvel. Az alumínium gyújtószerkezet a különálló, az alsó részhez menettel csatlakozó fejrész csúcsán kapott helyet. A gránát hossztengelye mentén helyezkedik el az 5 db, egyenként 87 grammos "A" és egy kisebb, 40 grammos "C" típusú trotilhenger, felettük pedig a cső alakú, 32,6 grammos "B" típusú trotil préstest, amely körbeveszi a gyújtószerkezet detonátorát.
A cső alakú vegyianyagtartály a robbanótöltet és a gránát belső fala között kapott helyet.

Töltete az első világháborúban a németek által kifejlesztett izgató hatású Klark, amely a könnygázhoz hasonlóan rövid ideig harcképtelenné teszi az ellenséget, de maradandó károsodást nem okoz.

Rendszeresítve: 1939

Festése:

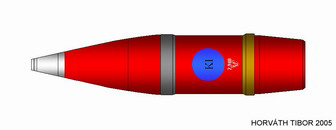

A gránáttest a központozó felület és a vezetőgyűrű kivételével pirosra van festve. Oldalán 60 mm átmérőjű kék körben 20 mm magas fekete "Kl" betűk, a kör alatt fehér színnel a sorozatszám és a gyártási év, valamint a gyártó jele.

Tárolása:
A gránáttesteket és a beszerelt tartályokat elkülönítve tárolták a robbanótöltettől és a gyújtótól.



Szállítása:
3 db gránát és 3 db hüvelytöltény egy 38 M. vasalt lőszerládában, kék felirattal.
Az eredeti előírás szerint a különleges gránátokat csak közvetlenül a felhasználás előtt lehet élesre szerelni, addig a gyújtót a 100 db-os 33 M. pillanatgyújtóládában, a robbanótöltetet pedig a 300 db-os 39 M. A., a 200 db-os B. és a 200 db-os C. robbanótestládákban kell tárolni és szállítani.

10,5 cm 38/33 M. "m" gránát


Tömege: 15,65 kg
Hossza: 470 mm
Gránáttest átmérője: 104,1 mm
Átmérő a központozó felületeknél: 104,5 mm
Töltet: 1,375 kg mustárgáz
Robbanótöltet: 64,6 g TNT
Gyújtó: 33 M. pillanatgyújtó

A hüvelytöltény gyárilag 1-5 lőportöltettel szerelve, egy-egy 6-os töltet a gránátok mellett a lőszerládában.

Acél gránáttest egy központozó felülettel és egy réz vezetőgyűrűvel. Gáztartályként maga a gránáttest szolgál, amelynek felső részéhez menettel csatlakozik a 2 db 32,3 g tömegű préstestből álló robbanótöltetet és az alumínium gyújtószerkezetet magába foglaló orr-rész.
A mustárgáz betöltése a gránát szájnyílásán át történik.

Töltete az első világháborúból ismert hírhedt hólyaghúzó hatású mérgező harcanyag, a mustárgáz, amely mennyiségétől függően súlyos egészségkárosodást vagy halált okozhat.

Rendszeresítve: 1939

Festése:
A gránáttest a központozó felület és a vezetőgyűrű kivételével pirosra van festve. Oldalán 60 mm átmérőjű sárga körben 20 mm magas fekete "M" betű, a kör alatt fehér színnel a sorozatszám és a gyártási év, valamint a gyártó jele.

Tárolása:
A gázzal töltött gránáttesteket gyújtószerkezet és robbanótöltet nélkül, azoktól elkülönítve tárolták.



Szállítása:
3 db gránát és 3 db hüvelytöltény egy 38 M. vasalt lőszerládában, sárga felirattal. Az eredeti előírás szerint a különleges gránátokat csak közvetlenül a felhasználás előtt lehet élesre szerelni, addig a gyújtót a 100 db-os 33 M. pillanatgyújtóládában, a robbanótöltetet pedig a 200 db-os 39 M. robbanótestládában kell tárolni és szállítani.

10,5 cm 33 M. kartács


Tömege: 15,1 kg

A kartácsot a honvédség 1933-ban rendszeresítette, 10,5 cm-es változatát a 30-as évek végén fejlesztették ki.

Festése:
A kartácsot nem festették.

10,5 cm 38/35 M. gyakorló gránát


Gyújtó: 35 M. kettős gyújtó (vak)

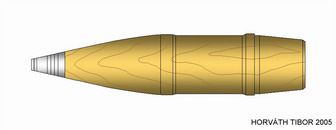

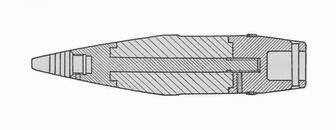

Fából készült, vagy középső részén gumibetétes lövedék, amelynek csupán a fenékrésze és a hozzá menetes szárral csatlakozó feje van öntöttvasból. A fejrészbe egy vakra szerelt gyújtót lehet csavarni. Fenékrésze üreges, és egy acélrúd megy át rajta, amelynél fogva a gránátot ki lehet húzni a töltényűrből.
A gyakorló gránáthoz tartozó hüvelytöltényben csappantyú helyett gumibetét van.
A töltőfogások gyakorlására szolgált.

Egyéb német, nem rendszeresített 10,5 cm-es gránátok

A honvédség részére lefordított hivatalos magyar, illetve zárójelben az eredeti német megnevezések és rövidítésük

Gránáttípusok:
10,5 cm 38 M. német repeszgránát
      (német F.H.Gr.38, Feldhaubitz Granate 38)
10,5 cm 38 M. német időzíthető gránát
      (német F.H.Gr.38, Feldhaubitz Granate 38)
10,5 cm 37/23 M. öntött acél repeszgránát
      (német F.H.Gr.Stg, Feldhaubitz Granate Stahlguss)
10,5 cm 37 M. öntött acél időzíthető gránát
      (német F.H.Gr.Stg, Feldhaubitz Granate Stahlguss)
10,5 cm 38 M. német köd gránát
      (német F.H.Gr.38 Nb, Feldhaubitz Granate 38 Nebel)
10,5 cm 40 M. időzíthető német köd gránát
      (német F.H.Gr.40 Nb, Feldhaubitz Granate 40 Nebel)
10,5 cm 40 M. céljelző német gránát
      (német F.H.Gr.40 Deut, Feldhaubitz Granate 40 Deut)
10,5 cm német gyújtógránát
      (német F.H.Gr.Br., Feldhaubitz Granate Brand)
10,5 cm német repesz-gyújtó gránát
      (német F.H.Gr.Spr-Br., Feldhaubitz Granate Spreng-Brand)
10,5 cm 38 M. füstnélküli német repeszgránát
      (német F.H.Gr.38 Kh., Feldhaubitz Granate 38 Kh.)
10,5 cm 39 M. német repeszgránát
      (német F.H.Gr.39, Feldhaubitz Granate 39)
10,5 cm német világító lövedék
      (német 10,5cm Lt.Gs., 10,5 cm Leuchtgeschoss)
Német fehér-piros lövedék
      (Weiss-Rot Geschoss)
10,5 cm 43 M. német repeszgránát
      (német 10,5cm Sprgr.43, 10,5 cm Sprenggranate 43)
10,5 cm 39 M. német páncélrobbantó gránát
      (német 10cm Gr.39 rot Hl, 10 cm Granate 39 rot Hohladung)
10,5 cm 39 M. német A, B, és C páncélrobbantó gránát
      (német 10cm Gr.39 rot Hl/A, Hl/B, Hl/C, 10 cm Granate 39 rot Hohladung A, B, C)

Forrás

Hatala A. - Kelemen F.: Jegyzet a katonai robbanótestek szerkezetének és működésének
      megismeréséhez és megértéséhez. Vitaliq Bt., 2003.
Kovács V.: A Magyar Királyi Honvédség nehéztüzérsége. Haditechnika, 1995/2.
Kovács V.: A magyar tábori tüzérség által a II. világháború során alkalmazott tüzérségi lőszerek.       Haditechnika, 1996/2.
Kovács V.: Olasz-magyar együttműködés a tüzérségi lőszerek terén.
      Haditechnika, 1997/2.


Feltöltve: 2006.08.31.

lap tetejére
