A jelzőpisztolyok töltényei

a 26 mm-es osztrák-magyar és német jelzőpisztoly töltények

A 26 mm-es osztrák-magyar jelzőtöltények

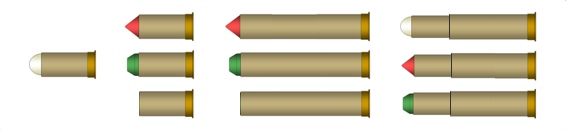

A 26 mm-es jelzőpisztolyok töltényei

  (Klikk a töltényre!)

Tölténytípusok:

26 mm világítótöltény
26 mm piros jelzőtöltény
26 mm zöld jelzőtöltény
26 mm sárga jelzőtöltény
26 mm "M" piros jelzőtöltény
26 mm "M" zöld jelzőtöltény
26 mm "M" sárga jelzőtöltény
26 mm ejtőernyős világítótöltény
26 mm piros jelzőtöltény ejtőernyővel
26 mm zöld jelzőtöltény ejtőernyővel

A 26 mm világítótöltény

Hüvely hossza: ... mm
Hüvelyperem átmérője: ... mm
Hüvelyperem vastagsága: ... mm
A hüvely anyaga: réz, impregnált kartonpapír
Világítótöltet: egyetlen részből álló fehér világítócsillag
Lőportöltet: 3,5 g 1. sz. fekete vadászlőpor
Csappantyú átmérője: ... mm

Leírása:
         Központi gyújtású, sárgarézből készült peremes fenékrészből és impregnált kartonpapír palástból álló töltényhüvely, amelyet a világítóelegy színe szerint eltérő alakú és színű zárókupak fed. A hüvelyben a lőportöltetet és a világítócsillagot egy kettős nemezfojtás választja el egymástól.

         A világítótöltény 300 lépés távolságig hatásos, és egy 200 lépés átmérőjű kört tud kb. 10 másodpercig bevilágítani. A legnagyobb lőtávolság 45 fokban kilőve érhető el, megfigyelésre 60 fok a legkedvezőbb.

         Ezt a típust a honvédség egészen a 30-as évek közepéig alkalmazta, lásd itt.

Jelzése:
         Tojásdad védőkupakja fehér színű.

Csomagolása:
         10 db töltény egy paraffinnal burkolt dobozban, 20 doboz (200 db töltény) egy rakaszban.
A rakasz tömege 28 kg.

A 26 mm piros jelzőtöltény

Világítótöltet: egyetlen részből álló piros világítócsillag

Leírása:
         Mint a világítótöltény, de eltérő színű és alakú zárókupakkal.

         A piros jelzőtöltény 120 m magasra repül és piros fényét 6 km-es körzetben kb. 10 másodpercig lehet megfigyelni. Használata 70-80 fokos szögben kilőve a leghatékonyabb.

         Ezt a típust a honvédség egészen a 30-as évek közepéig alkalmazta, lásd itt.

Jelzése:
         Kúp alakú védőkupakja piros színű.

Csomagolása:
         10 db töltény egy paraffinnal burkolt dobozban, 20 doboz (200 db töltény) egy rakaszban.
A rakasz tömege 28 kg.

A 26 mm zöld jelzőtöltény

Világítótöltet: egyetlen részből álló zöld világítócsillag
Lőportöltet: 1,5 g fekete vadászlőpor

Leírása:
         Mint a piros jelzőtöltény, de kisebb lőportöltete felett csak egy nemezfojtás van. Zárókupakja eltérő színű és alakú.

         A zöld jelzőtöltény 110 m magasra repül, és zöld fényét 4 km-es körzetben kb. 10 másodpercig lehet megfigyelni. Használata 70-80 fokos szögben kilőve a leghatékonyabb.

         Ezt a típust a honvédség egészen a 30-as évek közepéig alkalmazta, lásd itt.

Jelzése:
         Csonkakúp alakú védőkupakja zöld színű.

Csomagolása:
         10 db töltény egy paraffinnal burkolt dobozban, 20 doboz (200 db töltény) egy rakaszban.
A rakasz tömege 28 kg.

A 26 mm sárga jelzőtöltény

Világítótöltet: egyetlen részből álló sárga világítócsillag
Lőportöltet: 1,5 g fekete vadászlőpor

Leírása:
         Mint a piros jelzőtöltény, de lapos kartonpapír fedőlapja alatt egy harmadik fojtás is van.

         A sárga jelzőtöltény lapos orra miatt csak 100 m magasra repül, fényét tiszta időben 2 km-es körzetben kb. 10 másodpercig lehet megfigyelni.

Jelzése:
         Kartonpapír fedőlapja sárga színű.

Csomagolása:
         10 db töltény egy paraffinnal burkolt dobozban, 20 doboz (200 db töltény) egy rakaszban.
A rakasz tömege 28 kg.

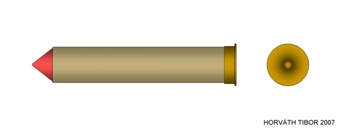

A 26 mm "M" piros jelzőtöltény

Hüvely hossza: mm
Hüvelyperem átmérője: mm
Hüvelyperem vastagsága: mm
A hüvely anyaga: réz, impregnált kartonpapír
Világítótöltet: négy részből álló színes világítócsillag
Hajítótöltet: g
Lőportöltet: 1,5 g vadászlőpor
Hajító töltet: 3,5 g vadászlőpor
Csappantyú átmérője: mm

Leírása:
         Kialakítása a piros jelzőtöltényéhez hasonló. Lényeges eltérés a több részből álló világítótöltet, amely különálló fényforrásokat ad, valamint a hajító töltet alkalmazása, amely a világítótölteteket csak a röppálya legmagasabb pontján gyújtja be, eltérően az egyszerű jelzőtöltényektől.

         Az "M" piros jelzőtöltény 90 m magasra repül, piros fényét 8 km-es körzetben kb. 5 másodpercig lehet megfigyelni. Használata 70 fokos szög alatt kilőve a leghatékonyabb.

Jelzése:
         A kúp alakú védőkupak piros színű.

Csomagolása:
         10 db töltény egy paraffinnal burkolt dobozban, 25 doboz (250 db töltény) egy rakaszban.
A rakasz tömege 40 kg.

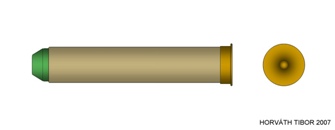

A 26 mm "M" zöld jelzőtöltény

Leírása:
         Mint az "M" piros jelzőtöltény.

         Az "M" zöld jelzőtöltény 90 m magasra repül, zöld fényét 5 km-es körzetben kb. 5 másodpercig lehet megfigyelni.

Jelzése:
         A csonkakúp alakú védőkupak zöld színű.

Csomagolása:
         10 db töltény egy paraffinnal burkolt dobozban, 25 doboz (250 db töltény) egy rakaszban.
A rakasz tömege 40 kg.

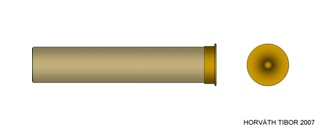

A 26 mm "M" sárga jelzőtöltény

Leírása:
         Mint az "M" piros jelzőtöltény.

         Az "M" sárga jelzőtöltény lapos orra miatt csak 80 m magasra repül, sárga fényét 3 km-es körzetben kb. 5 másodpercig lehet megfigyelni.

Jelzése:
         Kartonpapír fedőlapja sárga színű.

Csomagolása:
         10 db töltény egy paraffinnal burkolt dobozban, 25 doboz (250 db töltény) egy rakaszban.
A rakasz tömege 40 kg.

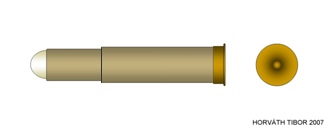

A 26 mm ejtőernyős világítótöltény

Hüvely hossza: mm
Hüvelyperem átmérője: mm
Hüvelyperem vastagsága: mm
A hüvely anyaga: réz, impregnált kartonpapír
Világítótöltet: egy részből álló fehér világítócsillag
Hajítótöltet: g
Lőportöltet: 1,6 g vadászlőpor
Csappantyú átmérője: mm

Leírása:
         A hüvelyből kiálló lövedék egy ejtőernyővel felszerelt világítótöltet-tartályt és egy hajító töltetet tartalmaz, utóbbi a kilövéskor egy közlőgyújtón át, késleltetve gyullad be a röppálya legmagasabb pontján. Ezután bomlik ki az ejtőernyő, és kezd világítani a hajító töltet által begyújtott világítótöltet.

         Az ejtőernyős világítótöltény 60 fokos szögben kilőve 200 lépés távolságig hatásos, és egy 300 lépés átmérőjű kört tud kb. 10 másodpercig bevilágítani. Kis hatótávolsága és lassú ereszkedése miatt fokozottan kell ügyelni a szélirányra, mert az ellenszél könnyen a saját csapatok fölé sodorhatja, azokat világítva meg.

Jelzése:
         Tojásdad védőkupakja fehér színű.

Csomagolása:
         10 db töltény egy paraffinnal burkolt dobozban, 25 doboz (250 db töltény) egy rakaszban.
A rakasz tömege 30 kg.

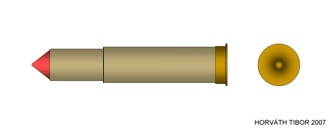

A 26 mm piros jelzőtöltény ejtőernyővel

Leírása:
         Mint az ejtőernyős világítótöltény.

         Az piros ejtőernyős jelzőtöltény 60-70 fokos szögben kilőve 80 m magasra repül, piros fényét 8 km-es körzetben kb. 10 másodpercig lehet megfigyelni.

Jelzése:
         A kúp alakú védőkupak piros színű.

Csomagolása:
         10 db töltény egy paraffinnal burkolt dobozban, 25 doboz (250 db töltény) egy rakaszban.
A rakasz tömege 30 kg.

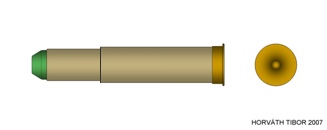

A 26 mm zöld jelzőtöltény ejtőernyővel

Leírása:
         Mint a piros ejtőernyős jelzőtöltény.

         A zöld ejtőernyős jelzőtöltény 60-70 fokos szögben kilőve 80 m magasra repül, zöld fényét 5 km-es körzetben kb. 10 másodpercig lehet megfigyelni.

Jelzése:
         A csonkakúp alakú védőkupak zöld színű.

Csomagolása:
         10 db töltény egy paraffinnal burkolt dobozban, 25 doboz (250 db töltény) egy rakaszban.
A rakasz tömege 30 kg.

A 26 mm-es német jelzőtöltények

Hamarosan…



Forrás

Vastagh Gy.: Gyalogsági (lovassági) fegyverismeret. Budapest, 1931.
Világító és jelzőlövőszer kezelési utasítás.
